宣布时间：2020-11-18点击：3021
一、无氧铜
1.概述
1号、2号无氧铜板TU1、TU2是含氧量少少的铜，具有纯度高，导电，导热性高的特点，无“氢病”或少少“氢病” 。含磷量极低的无氧铜，与玻璃封结性好，加工性能，焊接性，耐蚀性，耐寒性均好 。无氧铜主要用于电真空仪器仪表用零件，普遍用于汇流排，导电条，波导管，同轴电缆，真空密封件，真空管，晶体管的部件等 。
2.无氧铜物理化学成份
TU1，铜含量：99.97以为，杂质总和≤0.03
TU2：铜含量：99.97以上，杂质总和≤0.05
①无氧铜热性能
熔点：1082.5～1083℃ 。
热导率：20℃时为391W/(m·℃) 。
比热容：20℃时为385J/(kg·℃) 。
②TU1无氧铜质量特征： 无氧铜20℃时，凝固时的缩短率为4.92%，密度为8.94g/cm? 。
③无氧铜电性能 20℃时导电率为g=101.4% IACS,700℃退火，30min后测定 。 20℃时电阻率为ρ=0.0171μΩ·m 。
④无氧铜磁性能： 无氧铜为抗磁性，室温质量磁化率为-0.085×10-6m3/kg 。
⑤无氧铜化学性能
抗氧化性能：铜在高温时氧化速率显著提高，在大气中，与室温下即缓慢氧化 。
耐侵蚀性能：无氧铜在大气、纯净淡水、流速不大的海水中均耐侵蚀，对非氧化性酸类也有优异的抗力，但对氧化性酸类、湿氨、湿卤素、硫化物和含铵离子溶液抗侵蚀性很低 。
⒊无氧铜热加工处置惩罚规范
无氧铜热加工与热处置惩罚规范为：
退火温度：375～650℃.
热加工温度：750～875℃.
⒋无氧铜力学性能
⑴无氧铜手艺标准划定的力学性能
凭证GU/T14953-1994划定，线材重复弯曲性能试验标准为：直径不小于0.3mm的线材在氢气退火后重复弯曲试验，弯曲试验次数不少于10次 。
⑵无氧铜室温及种种温度下的力学性能
①硬度：室温硬度：HBS35～45(M态)，HBS85～95(Y态) 。
②拉伸性能：
室温下TU2铜板材的拉伸性能为：σb=350～390MPa，δ=3%～5%（Y态）
σb=220～235MPa，δ=45%～55%（M态）
③攻击性能：攻击韧性：αKU=1560～1760kJ/㎡
④扭转和剪切性能：剪切强度：τ=210MPa（Y态）：τ=150MPa（M态）
⑤疲劳性能：高周疲劳强度极限为：TU2板材，冷变形50% 。循环次数108周，σD=119MPa 。
⑥弹性性能：弹性模量：E=117.2GPa 。切变模量：G=44.1GP
现在，随着我国真空电子器件、电气、微电子等高科技领域的生长，市场对无氧铜的需求量越来越大，对材质提出的要求也越来越高 。怎样生产高品质无氧铜（TU0、TU1）知足市场需要，是铜加工企业面临的一大课题 。
二、影响无氧铜质量的主要因素
1.主要因素
① 原质料质量
② 氧的影响
③ 熔炼装备的密封
无氧铜生产遵照“精料、密封、精炼”的工艺原则，严把原辅质料质量关，严酷工艺制度和操作规程，接纳有用检测手段，提高无氧铜质量，是现在无氧铜生产中可行的有用控制手段 。
2.无氧铜氧含量影响因素及其控制
氧含量是无氧铜材的一项很是的主要指标，影响无氧铜氧含量的因素较多，以下是主要的影响因素及控制步伐：
(1)质料阴极铜
氧含量确实保存较大差别（***低3ppm，***高90ppm） 。高品质（TU0、LC1011、TU1）无氧铜生产对证料阴极铜的要求高，一样平常应选用高纯阴极铜 。
(2)熔体笼罩与�；�
2.1 熔体笼罩
木炭是无氧铜熔炼***好的笼罩剂 。木炭笼罩在熔体外貌上，不但有防氧、防吸气的作用，还能起到很好的脱氧作用 。木炭的脱氧反应是：
Cu2O +C=2Cu+ CO
Cu2O + CO =2Cu + CO2

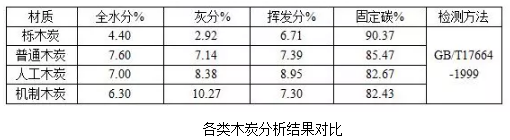

木炭的质量对熔体的脱氧效果有较大的影响，对种种木炭举行了剖析，效果见表2 。应选用栎木等木料烧出的白炭作为无氧铜的脱氧剂 。别的，木炭应煅烧（500℃～800℃）且不宜久放，应即烤即用 。
2.2 气体�；�
在熔炼炉和保温炉内（保温炉炉头部位也应通入氮气）通入惰性气体（氮气），起到阻遏空气，防吸氧、吸气以及镌汰木炭消耗的作用；在铜液转注历程中，流槽内的熔体流速快，波动大，使用固体笼罩剂易裸露液面，应接纳惰性气体（氮气）或煤气举行�；� 。
(3)密封
现在海内无氧铜熔炼装备与外洋有一定差别，要害是在密封手艺上 。如接纳入口无氧铜炉组（密封好，仅用不煅烧的通俗木炭）生产的C10200无氧铜铸锭氧含量在10ppm以下的占99%以上，而其它国产装备（用煅烧木炭）生产的C10200无氧铜铸锭氧含量在10ppm以下的缺乏90% 。这一点说明装备密封状态对无氧铜铸锭氧含量的控制是何等要害 。
(4)精炼脱氧
一样平常来说，纵然是高纯阴极铜，其基础氧含量大多在10ppm以上，要知足部分客户要求的氧含量在5ppm以下的无氧铜需要，必需举行精炼脱氧处置惩罚 。
除用优质的煅烧木炭脱氧处置惩罚外，加入适量的Cu-P合金脱氧，来包管无氧铜的氧含量要求 。另外，为进一步抵达除氧效果，近几年生长的一项无氧铜熔体除氧手艺——通过透气砖往炉膛内通入一氧化碳和氮气，使用一氧化碳的还原作用，抵达对铜液中氧的除去目的 。
(5)铸锭加热
为知足用户对无氧铜氧含量的要求，无氧铜锭在后续的加工历程中，还需避免外貌渗氧 。在无氧铜锭的加热历程中，需控制好加热温度和加热时间 。

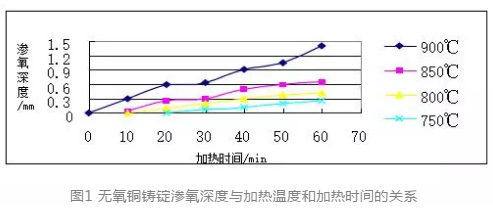

无氧铜铸锭的加热渗氧与加热温度和加热时间关系亲近，图1为无氧铜铸锭在空气条件下渗氧深度与加热温度和加热时间的关系 。
三、无氧铜缩尾问题及控制
1.无氧铜缩尾问题
高品质无氧铜（如LC1011、TU1）棒材大多用在真空开关及其它一些电真空器件上，若是棒材保存缩尾缺陷，势必会影响到这些高真空器件的质量及使用寿命，因此无氧铜质料绝对不允许保存缩尾缺陷 。
2.缩尾爆发的缘故原由
① 铸锭外貌质量欠好；
② 挤压速度过快；
③ 挤压筒整理不净；
④ 压余厚度不敷 。
3.缩尾的主要控制步伐
（1）按期修磨挤压筒，挤压时逐根整理挤压筒；
（2）增强装备的磨练和维修，确保装备和工模具的精度；
（3）留够适当的压余；
（4）适当加大挤压的扒皮量；
（5）挤压速率要控制适当，不宜过快；
（6）控制铸锭外貌质量；
（7）接纳探伤检查把关 。
四、竣事语
氧含量作为无氧铜的一项主要的质量指标，在生产历程中，要知足用户对这一指标越来越高的要求，必需精选高品质的阴极铜质料、确保装备处于优异的密封状态、重视精炼脱氧环节的工艺控制，追求新的工艺手艺来提高脱氧效果；用于电真空器件的高品质无氧铜棒材的缩尾缺陷，严重影响到用户的产品质量，应引起相关手艺质量部分的高度重视，在响应的缩尾磨练把关环节，应接纳***有用的磨练要领，充分磨练职员实力，增强磨练职员的培训与治理，增强质量意识，落实责任，包管无氧铜的产品质量 。
泉源：《理化磨练-物理分册》微信公众号 选自：《理化磨练-物理分册》 Vol.52 2016.10 作者：李湘海
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法 。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除 。
