宣布时间：2022-02-28点击：3313
海洋情形中，高湿度、高盐度等重大的侵蚀情形，导致海洋服役质料更容易爆发侵蚀，且侵蚀水平往往较其他情形更为严重。置于这种情形下的质料主要受到海水侵蚀、微生物侵蚀、大气侵蚀以及二氧化碳侵蚀[1]。其中，海水侵蚀主要是金属与海水中的离子爆发种种电化学反应，从而导致侵蚀的征象；微生物侵蚀[2]主要是由海水中种种细菌以及其他海洋生物附着在质料外貌，然后通过微生物的代谢产品所引起侵蚀的征象；大气侵蚀[3]情形重大，主要是高湿热、高氯离子浓度导致的严重侵蚀征象；二氧化碳侵蚀[4]是由于二氧化碳能消融在海水中天生碳酸，引起pH的转变，从而使金属爆发侵蚀的征象。在海洋情形下主要爆发的侵蚀类型可以分为点蚀、误差侵蚀、应力侵蚀、电偶侵蚀以及晶间侵蚀，其中点蚀是***常见的侵蚀类型[5]。铜镍合金在海洋情形中的侵蚀机制往往是多因素协同作用的效果，因此其侵蚀类型通常也可能是多种类型的综合。为了抵达有用防腐的目的，需要凭证差别的侵蚀机理，接纳差别的步伐来控制侵蚀的爆发和生长。
随着我国对生长海洋战略资源的日益重视，对海洋船舶耐侵蚀性的要求也越来越高。在海洋耐侵蚀方面，铜镍合金起着越来越主要的作用。这是由于铜镍合金具有较好的可塑性、焊接性以及韧性，并且***主要的是在其较好的耐侵蚀性的基础上，还具有耐海生物污损的特征，因此，铜镍合金在海洋船舶、海上油井平台、海上设施上获得普遍的应用[6]。

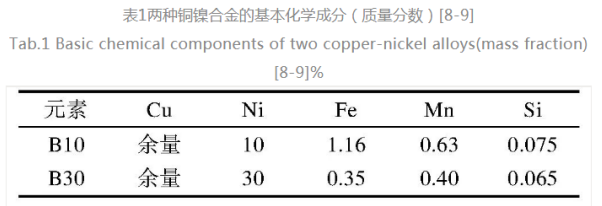

铜镍合金的种类多、使用规模广，现在在海洋情形下应用***为普遍的铜镍合金为B10(C70600）和B30(C71500）合金[7]。本文主要讨论的是这两种铜镍合金。两种常用铜镍合金的基本化学因素见表1。
由于铜质料自身具有耐海洋微生物污损的特征，其优异的耐海洋生物附着和侵蚀的抗菌性已获得研究证实[10-11]，使得铜镍合金在海洋工程上得以普遍应用。铜镍合金对差别的菌种抗菌性差别，以是，差别菌落吸附在铜镍合金外貌爆发的侵蚀情形差别。San等[12]研究了嗜水气单胞菌和DA菌（这两种菌在海洋水管中较普遍保存）对铜镍合金涂层的侵蚀失效，研究效果批注，这两种菌的附着会引起铜镍合金外貌不匀称，且铜镍合金外貌上的细菌附着层以及EPS中的代谢产品和可能保存的酸性基团会通过降低界面pH来增添铜镍合金的侵蚀，引起误差侵蚀。相比于嗜水气单胞菌和DA菌，铜镍合金对SRB菌具有更大的敏感性，且更容易爆发侵蚀。铜镍合金在没有SRB菌的海水中体现出优异的耐侵蚀性[13]。研究批注，铜镍合金之以是具有优异的抗菌性是由于合金外貌天生了一层Cu富集的薄膜，薄膜中含有的铜盐和氧化亚铜对抗菌性起着主要的作用[14]。以是，有研究者关于铜镍合金的抗菌性提出总结，关于铜镍合金的抗菌性提出了海洋情形下结垢因子K。在一定情形下，K=A+A/t，其中A是在袒露的***年时代确定的系统常数，t是以年为单位的时间，在高铜合金的表观防污性能中起着相当大的作用。界说结垢参数K，***允许定量地处置惩罚结垢对外貌的侵蚀速率的影响。其中K>1，结垢会加剧侵蚀，而K<1则会抑制侵蚀[15]。
1 铜镍合金在海洋情形中的侵蚀机理研究
在海洋情形下，铜镍合金一样平常都会天生一层钝化膜或侵蚀产品膜。已经有研究者揭晓过报道，钝化膜的电化学稳固性和耐侵蚀性受到钝化膜组成转变的显著影响[16-17]。通常在钝化膜中保存三种类型的点缺陷：阳离子空位、阴离子空位和阳离子间隙，它们划分对应于电子受体、电子供体和电子供体[18-19]。此情形下，在元素周期表中由于Ni和Cu元素近邻，以是其阴离子半径相似（Cu+为0.77?，Ni2+为0.69?[20]），这就体现Cu+或空位有利于取代Ni2+而不会倾向于去形成间隙离子。有前人也做过相关研究显示，为了有只管低的形成能，Cu+更容易在钝化膜中形成，而不是形成铜间隙离子，以是在铜镍合金的钝化膜中，更具有优势的是阴离子空位，即氧空位，想比于其他两种缺陷更容易形成[21]。由于铜镍合金外貌钝化膜的缘故原由，铜镍合金具有更好的耐蚀性。
为了更好地研究铜镍合金的耐蚀性，需要相识铜镍合金的侵蚀机理。海水中大宗保存的Cl-对铜镍合金的影响***大。A.AL-HASHEM等[22]研究发明，向海水中加入Cl-后会略微增添B30合金的电荷转移阻力，意味着在保存Cl-的海水中B30合金具有优异的耐蚀性。
在海水情形下，铜镍合金中的铜更容易和Cl-反应，而不是和OH-，以是Cl-是海洋情形下侵蚀的主要因素。海水情形中的Cl-会导致铜镍合金的侵蚀，在侵蚀历程中Cu和Ni都会爆发响应的转变。

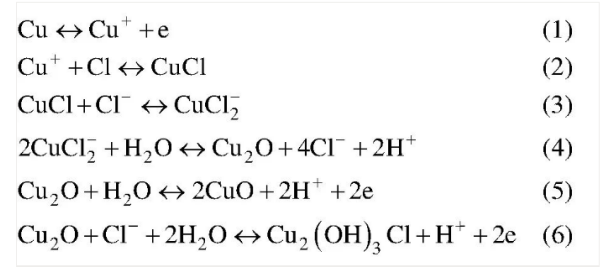

铜镍合金在早期被侵蚀历程中，Cu主要转化为CuCl2-[23-24]，其主要历程如式(1)—(3)所示。在侵蚀中期，若是铜镍合金外貌的CuCl2-富集在合金外貌周围，就会导致爆发水解反应和Cu2O的天生[25]，其主要历程如式(4)所示。在侵蚀后期，若是在25℃海水的实验条件下，Cu2O会继续爆发下一步的化学转变，可能会在合金外貌被氧化，从而转酿成侵蚀产品膜，薄膜中主要含有CuO或Cu2(OH)3Cl，这种膜还会对铜镍合金起到�；ぷ饔肹26]。其反应的方程式取决于情形的pH值，当在碱性和中性情形下爆发反应(5)，在酸性情形下爆发反应(6)。

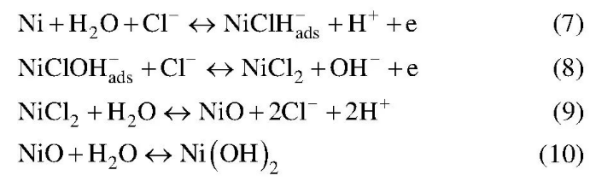

铜镍合金中的Ni在早期侵蚀历程中会经由两个历程，转化为NiCl2[27]，其主要历程如式(7)—(8)所示。在侵蚀后期，由于海水情形的pH一样平常偏碱性，且随着海水深度的增添，pH会逐渐酿成中性，以是在侵蚀后期会进一步转化成Ni(OH)2。其主要历程如式(9)—(10)所示。
铜镍合金外貌的半钝化氧化膜可以使合金免受侵蚀，但在较高浓度Cl-的作用下氧化膜会脱落[28]。从而会爆发式(11)的反应。
现在市场上的铜镍合金都具有较好的耐侵蚀性，而关于应用***为普遍的B10[29]和B30铜镍合金而言，B30合金比B10合金具有更好的耐蚀性[30]。在海水湍流的情形下，相比于B30合金，B10合金具有更好的耐蚀性[31]。因此，两种合金在差别的海洋情形下体现出差别的耐蚀性，其侵蚀行为也保存着差别。
2.1 铜镍合金在海洋情形下差别区域的侵蚀行为研究
海洋情形下，海水的流速和铜镍合金在海水中服役的位置对耐蚀性均有影响。海洋情形下合金服役的位置大致可以分为大气区、飞溅区、潮汐区、全浸区和泥沙区。在海洋情形下各个侵蚀区域的侵蚀情形各不相同，但一样平常情形下，飞溅区的侵蚀***为严重，其次是潮汐区和大气区，侵蚀较轻的是全浸区和泥沙区。
在海洋飞溅区，浪花拍打、海水一直的冲洗以及干湿交替的情形使铜镍合金更容易爆发侵蚀，于是有研究者模拟了海洋情形下的飞溅区举行试验，研究铜镍合金的耐侵蚀性。王洪仁等[32]使用旋转圆桶冲洗侵蚀试验机在室内模拟海水情形下飞溅区的冲洗历程，研究B10铜镍合金在海水情形的冲洗侵蚀下的成膜历程和剖析膜层的组成信息，探讨了流速及侵蚀时间对成膜历程的影响。效果批注，B10合金在静止和流动的海水中均会在合金的内外外貌上天生双层致密的Cu2O侵蚀产品膜，并且随着海水流速的增添，侵蚀产品膜会受流体力学作用而被冲洗变薄，直至脱落。
全浸区的侵蚀情形也同样较卑劣，静水压力以及海洋生物的作用会使合金爆发严重的侵蚀。Hu等[33]研究了铜镍合金在3.5%NaCl溶液中的侵蚀情形，研究了静水压力对B10铜镍合金侵蚀行为的影响，讨论了静水压力对合金侵蚀历程的影响，并且详细地诠释了铜镍合金在侵蚀前、中、后期的化学反应历程。效果批注，在早期浸泡时，高静水压力通过增进其在铜镍合金外貌上的吸附并加速合金的消融来增强Cl-的活性。在后期的侵蚀循环中，交替的静水压力加速了侵蚀产品的剥离和宏观裂痕的爆发，并且高的静水压力可能增进Cl-渗透到Cu2O晶格中，以爆发更多的晶格缺陷，其中导致侵蚀产品的�；ば越档�。以是，在海水全浸区，铜镍合金的耐蚀性会随着服役深度的增添而降低。
合金在潮汐区也会受到严重的侵蚀，周期较长的干湿交替情形还会加速侵蚀。以是，在模拟海洋情形的潮汐区的侵蚀时，含有Et2dtc配合物溶液在障碍和流动的情形都会在铜镍合金外貌形成产品膜，这种镍基侵蚀产品膜对证料自己具有防侵蚀作用，且随着Ni含量的增添形成的产品膜�；ば试礁遊34]。
2.2 铜镍合金在海水情形中的侵蚀行为研究
现在大大都研究者的海洋情形试验都是在实验室内模拟举行的，针对实�Ｇ樾蜗峦辖鸬难芯咳聪喽越仙�，不管在模拟照旧实海袒露情形下，都证实晰铜镍合金具有较好的耐侵蚀性能。刘天娇等[35]研究了B10铜镍合金在室内模拟海水情形下的侵蚀行为，剖析了B10铜镍合金侵蚀速率的转变情形以及氧化膜的生长破损历程。效果批注，铜镍合金外貌氧化膜的天生与破损使瞬态侵蚀速率先减小后增大，侵蚀产品含有Cu2(OH)3Cl和Cu2O，天生的侵蚀产品膜具有一定的耐蚀性，与上述的侵蚀机理相符。
为了深入研究实�Ｇ樾蜗峦辖鸬耐饷捕刍�。Ma等[36]研究了B10铜镍合金在实海中浸泡一个月后合金外貌形成薄膜的组成和结构。效果批注，浸泡一个月后，合金内外外貌的侵蚀产品膜中富集Fe和Ni，通过电化学阻抗谱（EIS）发明具有这种膜的合金比未处置惩罚的合金具有更优异的耐侵蚀性。并且详细地诠释了合金外层膜富集***多的Fe元素以γ-FeOOH和Fe的形式保存，内层膜富集***多的Ni元素以NiO/Ni(OH)2和金属Ni的形式保存。与上述侵蚀机理相符。
2.2.1 铜镍合金在差别海水情形因素中侵蚀行为研究
研究实�Ｇ樾蜗峦辖鸬慕莺蠓⒚�，合金外貌都会天生侵蚀产品膜。这些产品膜在实�Ｇ樾蜗禄岫院辖鹱约壕哂幸欢ǖ谋；ぷ饔�，海洋情形重大，不但Cl-对铜镍合金有影响，其他因素同样会导致合金的侵蚀�；剐枰芯亢Ｑ笄樾蜗挛露取⒑Ｋ魉佟⒂αΦ榷酝辖鸬挠跋�。
Ezuber等[37]研究了B10铜镍合金关于情形参数的侵蚀影响，如温度、二氧化碳和氧气。研究B10合金在充气的3.5%NaCl溶液中，在25、50、80℃的温度下，在注入和不注入二氧化碳的情形下的侵蚀行为。效果批注铜镍合金的侵蚀速率随温度的增添一直增添，而随着CO2的保存而降低，但CO2的保存将使合金更容易爆发外貌点蚀。
除了海水中的物质对铜镍合金的侵蚀外，海洋的生态情形同样对铜镍合金的侵蚀保存影响。其中杨博均等[38]研究了B10以及B30铜镍合金在差别的海洋情形下的侵蚀情形，合金均在种种情形下检测了2年。发明在淡海水交替下的铜镍合金均比海水情形下的侵蚀严重，且侵蚀深度近似为两倍，约为0.005 mm/a和0.011 mm/a。在自然情形下合金的侵蚀速率随海水流速的增添而增添。关于海洋情形下海水流速对铜镍合金的影响，范旭文等[39]也研究了B30铜镍合金在差别的海水流速下的侵蚀行为。效果批注，随着海水流速的增添，B30铜镍合金的侵蚀速率泛起先增后减的趋势，这可能是在高流速下天生磷泣稳固的钝化膜的缘故原由。
铜镍合金中应力应变的保存同样对侵蚀爆发影响。Drach等[40]研究了两种铜镍合金，并监测了合金在大西洋实�Ｇ樾蜗陆�1年的侵蚀情形，举行侵蚀剖析。效果显示，铜镍合金的侵蚀速率基本维持在0.02 mm/a�；寡芯苛嗽诶熳湓睾上绿宦�12个月后的侵蚀速率平均比未张紧牢靠构型的侵蚀率高39%。以是在海洋情形下的铜镍合金在船舶上服役时需要阻止保存过多的内部应力，以减缓质料的侵蚀。
2.2.2 铜镍合金在海水管道中的侵蚀行为研究
铜镍合金在海水管道下也会受到相当严重的侵蚀。海洋情形下的管道要经常受到海水的冲洗，有些管道也会受到温度、海生物附着、某些离子侵蚀的影响。以是有研究者研究了B30合金服役的海水管道系统对保存硫化物的海水情形下的侵蚀行为，发明硫化物会大大增添铜镍合金管道的侵蚀[41]。
研究船舶上海水管道焊缝以及偶接区的侵蚀尤为主要，这直接影响着船舶的清静性。因此，朱伟明等[42]研究了船舶上B10合金爆发在焊缝周围环状侵蚀、短管节位置梯田状侵蚀以及在弯头内侧焊缝热影响区周围坑状侵蚀，再对其电位和电流的测试后总结电解侵蚀和电偶侵蚀纪律。效果批注，海水情形下B10合金和H62黄铜直接偶接时，B10铜镍合金的侵蚀速率比不偶接时的侵蚀速率小且维持在很小的规模，约为0.03 mm/a。而黄铜会受到较严重的电偶侵蚀，侵蚀速率随袒露面积大大增添，且阴阳极面积比越大，电偶侵蚀效应越显著。说明由于电偶侵蚀的作用，使得B10合金与黄铜偶接时，B10合金具有了优异的被�；ぷ饔�，但却直接损坏了其他部件，倒运于管道之间的焊接。以是，还应阻止爆发电偶侵蚀。
外洋也同样做了相似的研究。Din等[43]研究了海洋情形下MSF蒸馏器中海水管路的侵蚀行为。海水管道的主要质料是B30铜镍合金。在管路检测中发明Cu2+的含量显着增添，说明铜镍合金已经爆发了严重的侵蚀，并经由检测发明铜镍合金爆发了蒸气侧侵蚀（VSC）。实验效果显示，必需空气与二氧化碳一起保存才华引起质料爆发VSC侵蚀，用上层冷凝水滴轰击铜镍合金管材会大大加速质料的侵蚀损失，并且侵蚀后消融的Cu2+会进一步催化铜镍合金的消融。在后期质料替换时应替换相同的质料，阻止爆发电偶侵蚀。
3 铜镍合金在海洋情形中的防护手艺研究
在海洋情形下的铜镍合金虽然具有优异的耐侵蚀性，可是这种耐蚀性是相对的，一旦侵蚀情形条件转变，凌驾质料的耐蚀极限，质料也会爆发严重的侵蚀。因此，基于铜镍合金质料在海洋情形中的侵蚀机理，开展有针对性的防护手艺研究，是十分有须要的。现在，针对铜镍合金在海洋情形中的防护手艺，主要是从质料自己、外貌处置惩罚、阴极�；せ汉褪醇恋燃父龇矫婵寡芯�。
3.1 质料合金化及制备工艺
Do等[44]接纳电沉积法从硫酸铜溶液中制备了铜镍合金的纳米结构涂层，其尺寸为160 nm。由于细化了晶粒，获得了致密的氧化层，然而涂层中的Cu含量会大大影响合金的耐侵蚀性，以是在纳米涂层上添加质量分数3.87%的Cu+掺杂可以显著提高涂层的耐侵蚀性。因此，在铜镍合金的制备上通详尽化晶粒以及添加一些物质可以大大提高耐蚀性。Thurber等[45]接纳电沉积法制备B30铜镍合金膜，然后再在膜中渗入蒙脱土来获得复合涂层。效果显示，渗入蒙脱土后的铜镍合金的极化电阻相比纯铜镍合金提高了65%，大大提高了铜镍合金的耐侵蚀性。
在增强铜镍合金耐侵蚀性方面，***基础也是***简朴的要领是通过添加微量元素制备铜镍合金。Taher等[46]研究发明，在B10合金中加入铁、铝、铬、钴、钛微量元素会获得更好的机械性能，加入铝元素可以有用增强B10合金的耐侵蚀性。以是，合理的添加微量元素可以有用提高铜镍合金的耐蚀性和其他性能。
3.2 外貌处置惩罚
尚有研究者通过对铜镍合金举行外貌处置惩罚或改变加工工艺来获得更好的耐蚀性。Xia等[47]将B10铜镍合金举行超声外貌轧制工艺处置惩罚，效果显示，经由外貌轧制工艺可以将B10铜镍合金的外貌晶粒细化成纳米晶粒，增添晶界数目，增进形成更厚、更致密的CuO、Cu2O和Cu(OH)2钝化膜，检测发明其比未处置惩罚的铜镍合金具有更好的耐侵蚀性。Mukherjee等[48]使用摩擦搅拌处置惩罚（FSP）和激光沉积（DMD）处置惩罚了B30铜镍合金，发明FSP相比于DMD降低了孔隙率，细化了晶粒，增添了硬度，降低了延展性并提高了侵蚀速率，约为0.012 mm/a。而DMD具有更好的耐侵蚀性，约为0.009 mm/a。以是，质料在提高耐蚀性的时间，也会牺牲一些其他性能。
3.3 阴极�；せ汉褪醇�
另外，也有研究者接纳化学要领增强铜镍合金的耐蚀性。马启国等[49]研究了Fe金属对B10铜镍合金以及B30铜镍合金的电化学�；で樾�，在模拟海洋情形下，Fe的自侵蚀电位低于两种铜镍合金，以是使用电化学牺牲阳极的阴极保***可以大大提高铜镍合金的耐侵蚀性。并且还研究了Fe与铜镍合金的电偶侵蚀，以Fe作为阳极质料大大地抑制了铜镍合金的侵蚀，从而抵达更好的�；ばЧ�。这种牺牲阳极的阴极保***虽然可以大大抑制铜镍合金的侵蚀，可是会对阳极质料造成消耗，一段时间需要增补阳极质料。厥后，有人发明可以使用缓蚀剂减缓侵蚀，缓蚀剂是通过吸附在金属上，来抑制侵蚀阴阳极反应，进而抵达缓蚀效果[50]。Khadom等[51]研究了在模拟酸性情形中的苯并***（BTA）对铜镍合金的缓蚀作用，通过电化学检测发明，在BTA浓度为0.1 mol/L和35℃时，抑制侵蚀效率抵达了99.8%，将侵蚀电流密度降低了近800%。因此，缓蚀剂可以大大提高铜镍合金的耐蚀性。
4 结语
铜镍合金由于其特有的抗菌性在海洋中的应用越来越普遍，在研究铜镍合金的侵蚀机理以及提高耐蚀性方面，各国的研究者都做出了重大孝顺。我国现在对铜镍合金的研究远没有外洋多，在耐蚀性和其他物理性能上的研究差别较大。未来有望在铜镍合金的外貌处置惩罚上举行更深条理的研究，以铜镍合金的制备工艺为入手点，经由合理的外貌处置惩罚，在此基础上还可以使用缓蚀剂进一步提高耐侵蚀性。
泉源：中国侵蚀与防护网
