宣布时间：2021-11-19点击：8436
合金铸造性能看法：铸造性能是指合金铸造成形，获得优质铸件的能力。
合金铸造性能指标：充型能力（流动性）、缩短性、氧化性、偏析和吸气性等。
合金铸造性能的优劣，对铸造工艺历程、铸件质量以及铸件结构设计都有显著的影响。因此，在选择铸造零件的质料时，应在包管使用性能的条件下，尽可能选用铸造性能优异的质料。可是，现实生产中为了包管使用性能，经常要使用一些铸造性能差的合金。此时，则应越发注重铸件结构的设计，并提供适当的铸造工艺条件，以获得质量优异的铸件。因此，充分熟悉合金的铸造性能是十分须要的。
合金的铸造性能—合金的充型能力
01合金的充型能力界说
界说——液态合金充满铸型，获得尺寸准确、轮廓清晰的铸件的能力，称为液态合金的充型能力。
液态合金充型历程是铸件形成的***个阶段。其间保存着液态合金的流动及其与铸型之间的热交流等一系列物理、化学转变，并陪同着合金的结晶征象。因此，充型能力不但取决于合金自己的流动能力，并且受外界条件，如铸型性子、浇注条件、铸件结构等因素的影响。
02对铸件质量的影响
对铸件质量的影响--液态合金的充型能力强，则容易获得薄壁而重大的铸件，不易泛起轮廓不清、浇缺乏、冷隔等缺陷；有利于金属液中气体和非金属夹杂物的上浮、倾轧，减小气孔、夹渣等缺陷；能够提高补缩能力，减小爆发缩孔、缩松的倾向性。
03影响合金充型能力的因素及工艺对策
(1)合金的流动性
界说--流动性是指液态合金的流动能力。它属于合金的固有性子，取决于合金的种类、结晶特点和其他物理性子(如粘度越小，热容量越大；导热率越小，结晶潜热越大；外貌张力越小，则流动性越好)。
测定要领--为了较量差别合金的流动性，常用浇注标准螺旋线试样的要领举行测定。在相同的铸型(一样平常接纳砂型)和浇注条件(如相同的浇注温度或相同的过热温度)下获得的流动性试样长度，即可代表被测合金的流动性。常用铸造合金中灰铸铁、硅黄铜流动性***好，铸钢***差。关于统一种合金，也可以用流动性试样来考察种种铸造工艺因素的变换对其充型能力的影响。所得的流动性试样长度是液态金属从浇注最先至阻止流动时的时间与流动速率的乘积。以是通常对以上两个因子有影响的因素都将对流动性(或充型能力)爆发影响。
合金的化学因素决议了它的结晶特点，而结晶特点对流动性的影响处于支配职位。具有共晶因素的合金(如碳的质量分数为4.3%的铁碳合金等)是在恒温下凝固的，凝固层的内外貌较量平滑，对后续金属液的流动阻力较小，加之共晶因素合金的凝固温度较低，容易获得较大的过热度，故流动性好；除共晶合金和纯金属以外，其他因素合金的凝固是在一定温度规模内举行的，铸件截面中保存液、固并存的两相区，先爆发的树枝状晶体对后续金属液的流动阻力较大，故流动性有所下降。合金因素越偏离共晶因素，其凝固温度规模越大，则流动性也越差。因此，多用靠近共晶因素的合金作为铸造质料，其缘故原由就在于此。
(2)铸型性子
①铸型的蓄热系数它体现铸型从其中的金属液吸收并存储热量的能力。铸型质料的导热率、比热容和密度越大，其蓄热能力越强，对金属液的激冷能越力就强，金属液坚持流动的时间就越短，充型能力就越差。例如，金属型铸造比砂型铸造更容易爆发浇缺乏、冷隔等缺陷。
②铸型温度预热铸型能减小它与金属液之间的温差，降低换热强度，从而提高金属液的充型能力。例如，在金属型铸造铝合金铸件时，将铸型温度由340℃提高到520℃，在相同的浇注温度(760℃)下，螺旋线试样长度由525mm增至950mm。因此，预热铸型是金属型铸造中必需接纳的工艺步伐之一。
③铸型中的气体铸型具有一定的发气能力，能在金属液与铸型之间形成气膜，可减小流动阻力，有利于充型。但若发宇量过大，铸型排气不畅，在型腔内爆发气体的反压力，则会阻碍金属液的流动。因此，为提高型(芯)砂的透气性，在铸型上开设通气孔是十分须要且经常应用的工艺步伐。
(3)浇注条件
①浇注温度
浇注温度对金属液的充型能力有决议性的影响。浇注温度提高，使合金粘度下降，且坚持流动的时间增添，故充型能力增强；反之，充型能力就会下降。关于薄壁铸件或流动性差的合金，使用提高浇注温度以改善充型能力的步伐，在生产中经常接纳也较量利便。可是，随着浇注温度的提高，合金的吸气、氧化征象严重，总缩短量增添，反而易爆发气孔、缩孔、粘砂等缺陷，铸件结晶组织也变得粗大。因此，原则上说，在包管足够流动性的条件下，应尽可能降低浇注温度。
②充型压力
金属液在流动偏向上所受的压力越大，则流速越大，充型能力就越好。因此，常接纳增添直浇道的高度某人工加压的要领(如：压力铸造、低压铸造等)来提高液态合金的充型能力。
(4)铸件结构
当铸件的壁厚过小、壁厚急剧转变或有较大的水平面等结构时，会使合金液充型难题。因此，设计铸件结构时，铸件的壁厚必需大于***小允许值；有的铸件则需要设计流动通道；在大平面上设置筋条。这不但有利于合金液的顺遂充型，亦可避免夹砂缺陷的爆发。
合金的铸造性能—合金的偏析
偏析——在铸件中泛起化学因素不匀称的征象。偏析使铸件的性能不匀称，严重时会造成废品。
偏析可分为两大类：微观偏析和宏观偏析。
晶内偏析(又称枝晶偏析)——是指晶粒内各部分解学因素不匀称的征象，是微观偏析的一种。凡形成固溶体的合金在结晶历程中，只有在非�；郝睦淙刺跫�，使原子充分扩散，才华获得化学因素匀称的晶粒。在现实铸造条件下，合金的凝固速率较快，原子来缺乏充分扩散，这样按树枝状方法长大的晶粒内部，其化学因素一定不匀称。为消除晶内偏析，可把铸件重新加热到高温，并经长时间保温，使原子充分扩散。这种热处置惩罚要领称为扩散退火。
密度偏析(旧称比重偏析)——是指铸件上、下部分解学因素不匀称的征象，是宏观偏析的一种。当组成合金元素的密度相差悬殊时，待铸件完全凝固后，密度小的元素大都集中在上部，密度大的元素则较多地集中在下部。为避免密度偏析，在浇注时应充分搅拌或加速金属液冷却，使差别密度的元向来缺乏疏散。
宏观偏析有许多种，除密度偏析之外，尚有正偏析、逆偏析、V形偏析和带状偏析等。
合金的铸造性能—合金的吸气性
合金的吸气性——合金在熔炼和浇注时吸收气体的性子。
合金的吸气性随温度升高而加大。气体在合金液中的消融度较在固体中大得多。合金的过热度越高，气体的含量越高。气体在铸件中的保存有三种形态：固溶体、化合物和气孔。
(1)铸件中的气孔
凭证合金中的气体泉源，可将气孔分为以下三类。
①析出性气孔
消融于合金液中的气体在冷凝历程中，因气体消融度下降而析出，来缺乏扫除，铸件因此而形成的气孔，称为析出性气孔。
析出性气孔在铝合金中***为常见，其直径多小于1mm。它不但影响合金的力学性能，并且严重影响铸件的气密性。
②侵入性气孔
侵入性气孔是砂型外貌层群集的气体侵入合金液中而形成的气孔。
③反应性气孔
浇入铸型中的合金液与铸型质料、芯撑、冷铁所含水分、锈蚀等或熔渣之间爆发化学反应而爆发气体，从而使铸件内形成的气孔，称为反应性气孔。
反应性气孔种类甚多，形状各异。如合金液与砂型界面因化学反应天生的气孔，多漫衍在铸件表层下1～2mm处，外貌经由加工或整理后，就袒露出许多小孔，以是称皮下气孔。
气孔破损合金的一连性，镌汰承载的有用面积，并在气孔周围引起应力集中，因而降低了铸件的力学性能，特殊是攻击韧度和疲劳强度显著降低。成弥散状的气孔还可促使显微缩松的形成，降低铸件的气密性。
(2)预防气孔的步伐
①降低型砂(芯砂)的发宇量，增添铸型的排气能力。
②控制合金液的温度，镌汰不须要的过热度，镌汰合金液的原始含宇量。
③加压冷凝，避免气体析出。由于压力的改变直接影响到气体的析出。例如液态铝合金放在405～608kPa(4～6个大气压)的压力室内结晶，就可以获得无气孔的铸件。
④熔炼和浇注时，想法镌汰合金液与气体接触的时机。如在合金液外貌加笼罩剂�；せ蚪幽烧婵杖哿妒忠�。
⑤对合金液举行去气处置惩罚。如向铝合金液中通入氯气，当不消融的氯气泡上浮时，溶入铝合金液中的氢原子一直向氯气泡中扩散而被带出合金液。
⑥冷铁、芯撑等外貌不得有锈蚀、油污，并应坚持干燥等。
合金的铸造性能—合金的凝固与缩短
01合金的凝固与缩短
（1）凝固与缩短的界说
凝固——物质由液态变为固态的历程。
缩短——铸件在凝固、冷却历程中所爆发的体积减小的征象。
（2）对铸件质量的影响
浇入铸型的液态金属在冷凝历程中，若是凝固和缩短得不到合理的控制，铸件内部就会泛起缩孔、缩松、铸造应力、变形、裂纹等缺陷。
02铸件的凝固方法及影响因素
（1）铸件的凝固方法
在凝固历程中，铸件断面上一样平常保存三个区域，即固相区、凝固区和液相区。其中，对铸件质量影响较大的主要是液相和固相并存的凝固区的宽窄。铸件的“凝固方法”依据凝固区的宽窄来划分，有如下三类。
① 逐层凝固

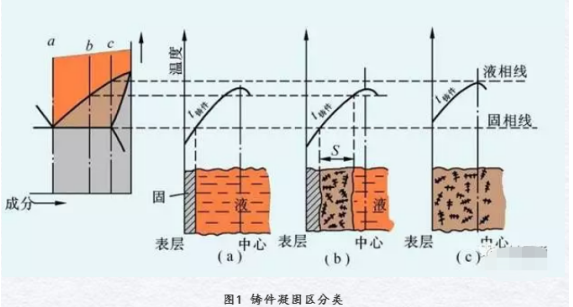

纯金属或共晶因素合金(例如图1中的a因素)在凝固历程中不保存液、固相并存的凝固区(图2铸件的凝固方法(a))，故断面上外层的固体和内层的液体由一条界线(凝固前沿)清晰地脱离。随着温度的下降，固体层一直加厚，液体层一直镌汰，凝固前沿一直向中心推进，直至中心。这种凝固方法称为逐层凝固。
② 糊状凝固
若是合金的结晶温度规模很宽(例如图1中的c因素)，且铸件内的温度 漫衍曲线(图1中的t铸件曲线)较为平展，则在凝固的某段时间内，铸件外貌并不保存固体层，而液、固相并存的凝固区贯串整个断面(图1(C))。由于这种凝固方法与水泥类似，即先呈糊状此后固化，故称为糊状凝固。
③ 中心凝固
大大都合金(例如图1中的b)的凝固方法介于上述两者之间，称为中心凝固方法。
铸件的凝固与铸造缺陷的关系：
一样平常说来，逐层凝固有利于合金的充型及补缩，便于避免缩孔和缩松；糊状凝固时，难以获得组织致密的铸件。
（2）影响铸件凝固方法的主要因素
① 合金的结晶温度规模
合金的结晶温度规模愈小，凝固区域愈窄，愈倾向于逐层凝固。例如：砂型铸造时，低碳钢为逐层凝固；高碳钢因结晶温度规模甚宽，为糊状凝固。
② 铸件断面的温度梯度
在合金结晶温度规模已定的条件下，凝固区域的宽窄取决于铸件断面的温度梯度(见图2中T1→T2)。若铸件的度梯度由小变大，则其对应的凝固区由宽变窄。
铸件的温度梯度主要取决于：
a.合金的性子 合金的凝固温度越低、导温系数越大、结晶潜热越大，铸件内部温度匀称 化能力就越大，温度梯度就越小(如大都铝合金)；
b.铸型的蓄热能力 铸型蓄热系数越大，对铸件的激冷能力就越强，铸件温度梯度就越大；c.浇注温度 浇注温度越高，因带入铸型中热量增多，铸件的温度梯度就越��；d.铸件的壁厚 铸件壁厚越大，温度梯度就越小。
通过以上讨论可以得出：倾向于逐层凝固的合金(如灰铸铁、铝硅合金等)便于铸造，应只管选用；当必需接纳倾向于糊状凝固的合金(如：锡青铜、铝铜合金、球墨铸铁等)时，可思量接纳适当的工艺步伐(例如，选用金属型铸造)，以减小其凝固区域。
03合金的缩短及其影响因素
(1)合金缩短的原理及历程
液态合金的结构是由原子集团和“空穴”组成的。原子集团内部的原子呈有序排列，但原子间距比固态时大。将液态合金浇入铸型后，温度一直下降，空穴镌汰，原子间距缩短，合金液的体积要减小。合金液凝固时，空穴消逝，原子间距进一步缩短。凝固后继续冷却至室温的历程中，原子间距还要缩短。合金由浇注温度冷却到室温的缩短履历了以下三个阶段：
①液态缩短 即从浇注温度到最先凝固的液相线温度之间，合金处于液态下的缩短。它使型腔内液面下降。②凝固缩短 即从凝固最先温度到凝固终了温度之间，合金处于凝固历程的缩短。在一样平常情形下，凝固缩短仍主要体现为液面的下降。③固态缩短 即从凝固终了温度至室温之间，合金处于固态下的缩短。此阶段的缩短体现 为铸件线性尺寸的减小。
合金的液态缩短和凝固缩短是铸件爆发缩孔、缩松的主要缘故原由；而固态缩短是铸件爆发铸造应力、变形、裂纹的基础缘故原由，并直接影响铸件的尺寸精度。
(2)影响合金缩短的主要因素
①合金的化学因素
差别合金的缩短率差别。在常用合金中，铸钢的缩短率***大，灰铸铁的缩短率***小�；抑醵搪屎苄〉脑倒试墒牵河捎谄渲写蟛糠痔际且允刺４娴�，石墨的比容大，在结晶历程中石墨析出所爆发的体积膨胀，抵消了合金的部分缩短。
②浇注温度
浇注温度越高，合金的液态缩短量越大。
③铸型条件和铸件结构
铸件的现实缩短区别于合金的自由缩短，它会受到铸型及型芯的阻碍；并且由于铸件结构重大及壁厚不均，冷却时各部分相互牵制也会阻碍缩短。
合金的凝固与缩短—铸件中的缩孔与缩松
缩孔和缩松界说——铸件冷凝时，若是合金的液态缩短和凝固缩短得不到液态合金的增补，就会在***后凝固的部位形成孔洞。容积大而集中的称为缩孔，细小而疏散的称为缩松。
危害——缩孔和缩松会减小铸件的有用承载面积，并在该处造成应力集中，从而降低力学性能。关于要求气密性的零件，缩孔、缩松还会造成渗漏而严重影响其气密性。以是，缩孔和缩松是很大的铸造缺陷之一。
01缩孔和缩松的形成
①缩孔的形成历程

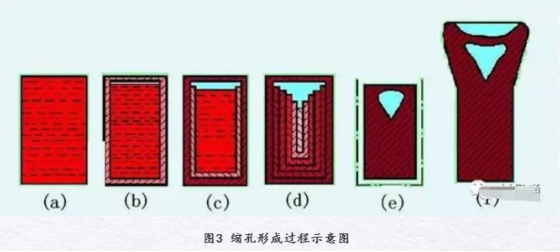

将液态合金浇入圆柱形型腔中，由于铸型的冷却作用，液态合金的温度逐渐下降，其液态缩短一直举行，可是当内浇口未凝固时，型腔总是充满的(见图3(a))；随着温度的下降，首先铸件外貌凝固成一层硬壳，同时内浇口关闭(见图3(b))；进一步冷却时，硬壳内的液态金属继续液态缩短，并对形成硬壳时的凝固缩短举行增补，由于液态缩短和凝固缩短远大于硬壳的固态缩短，故液面下降并与壳顶脱离(见图3(c))；依此举行下去，硬壳一直加厚，液面一直下降，待金属所有凝固后，在铸件上部就形成一个倒锥形的缩孔(见图3(d))；在铸件继续冷却至室温时，其体积有所缩小，使缩孔体积也略有减小(见图3(e))。若是在铸件顶部设置冒口，则缩孔将移到冒口中。
②缩孔泛起的部位
一样平常泛起在铸件***后凝固的区域，如铸件的上部或中心处、铸件上壁厚较大及内浇口周围等。
③缩松的形成
是由于铸件***后凝固区域的缩短未能获得补足；或者因合金呈糊状凝固，被树枝状晶体脱离开的液体小区得不到补缩所致。

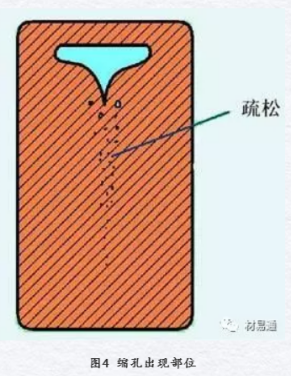

缩松分为宏观缩松和显微缩松两种。宏观缩松是用肉眼或放大镜可以望见的小孔洞，多漫衍在铸件中心轴线处或缩孔下方(图4)。显微缩松是漫衍在晶粒之间的细小孔洞，要用显微镜才华望见。这种缩松漫衍更为普遍，有时普遍整个截面。显微缩松难以完全阻止，关于一样平常铸件多不作为缺陷看待；但对气密性、力学性能、物理性能或化学性能要求很高的铸件，则必需想法镌汰。
差别的铸造合金形成缩孔和缩松的倾向差别。逐层凝固合金（纯金属、共晶合金或窄结晶温度规模合金）的缩孔倾向大，缩松倾向��；糊状凝固的合金缩孔倾向虽小，但极易爆发缩松。由于接纳一些工艺步伐可以控制铸件的凝固方法，因此，缩孔和缩松可在一定规模内相互转化。
02孔和缩松的避免
①实现“顺序凝固”

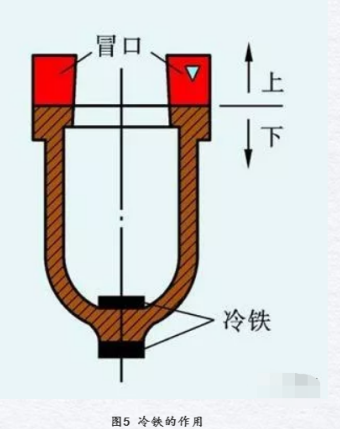

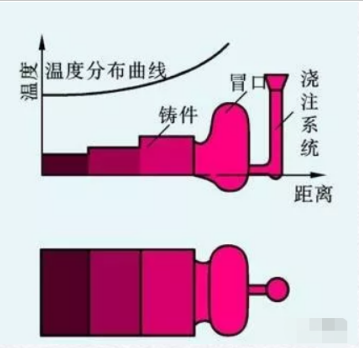

为了避免缩孔、缩松的爆发，应使铸件按“顺序凝固”的原则举行凝固。“顺序凝固”原则是指使用种种工艺步伐，使铸件从远离冒口的部分到冒口之间建设一个递增的温度梯度，凝固从远离冒口的部分最先，逐渐向冒口偏向顺序举行，***后是冒口自己凝固。这样就能实现优异的补缩，使缩孔移至冒口，从而获得致密的铸件。为此应将冒口安顿在铸件***厚和***高处，其尺寸要足够大。有条件时，应将内浇道开设在冒口上，使充型的酷热金 属液首先流经冒口。与此同时可在铸件一些局部厚大的部位上安顿冷铁（如图5），加速该处的冷却，以便充分验展冒口的补缩作用。
顺序凝固的弱点是铸件各部分温差较大，引起的热应力较大，铸件易变形、开裂。另外，由于设置冒口，增添了金属的消耗和整理用度。顺序凝固一样平常用于缩短率大、凝固温度规模窄的合金（如铸钢、可锻铸铁、黄铜等），以及壁厚差别大、对气密性要求高的铸件。
②加压补缩
即将铸型置于压力室中，浇注后，迅速关闭压力室，使铸件在压力下凝固，可以消除缩松或缩孔。此法又称为“压力釜铸造”。
③用浸渗手艺避免铸件因缩孔、缩松而爆发的渗漏
即将呈胶状的浸渗剂渗入铸件的孔隙，然后使浸渗剂硬化并与铸件孔隙内壁联成一体，从而抵达堵漏的目的。
(3)缩孔和缩松位置简直定
为了避免缩孔和缩松的爆发，必需在制订铸造工艺计划时准确判断它们在铸件中的位置，以便接纳须要的工艺步伐。确定缩孔和缩松位置一样平常接纳等温线法或内接圆法。
①等温线法

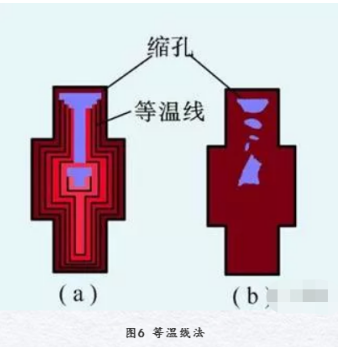

此法是凭证铸件各部分的散热情形，把同时抵达凝固温度的各点毗连成等温线，逐层向内绘制，直到***窄的截面上的等温线相互接触为止。这样，就可以确定铸件***后凝固的部位，即缩孔和缩松的位置。图6(a)所示为用等温线法确定的缩孔位置，图6(b)所示为铸件上缩孔的现实位置，两者基本上是一致的。
②内接圆法
此法常用来确定铸件上相交壁处的缩孔位置，如图7(a)所示。在内接圆直径***大的部分(称为“热节”)，有较多的金属积累，往往***后凝固，容易爆发缩孔和缩松(图7(b))。
合金的凝固与缩短—铸造应力、变形和裂纹
1铸造内应力的分类及形成
界说——铸件的固态缩短受到阻碍而引起的应力，称为铸造应力。
铸造应力可分为三种。
① 机械应力
这种应力是由于铸件的缩短受到机械阻碍而爆发的，是暂时性的。
只要机械阻碍消除，应力也随之消逝。形成机械阻碍的缘故原由是：型(芯)砂的高温强度高，退让性差；砂箱箱带、芯骨的阻碍等。
② 热应力
由于铸件各部分冷却速率差别，以致在统一时期内缩短纷歧致，并且各部分之间保存约束作用，从而爆发的内应力，称为热应力。铸件冷却至室温后，这种热应力依然保存，故又称为剩余应力。
③ 相变应力
合金在弹性状态下爆发相变会引起体积转变。若铸件各部分冷却速率差别，相变差别时举行，则由此而爆发的应力称为相变应力。
铸造应力是热应力、机械应力和相变应力三者的代数和。凭证情形差别，三种应力有时相互叠加，有时相互抵消。
铸造应力的保存会带来一系列不良影响，诸如使铸件爆发变形、裂纹 ，降低承载能力，影响加工精度等。
2减小和消除铸造应力的途径
①工艺方面

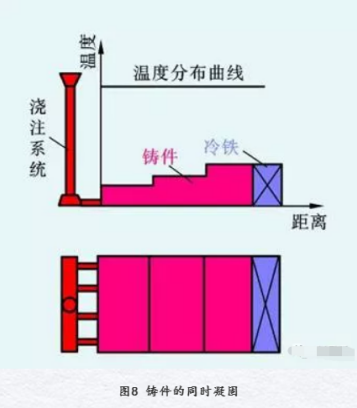

a.使铸件按“同时凝固”原则举行凝固(如图8所示)。为此，应将内浇道开设在薄壁处，在厚壁部位安顿冷铁，使铸件各部分温差很小，同时举行凝固，由此热应力可减小到***低限度。应该注重的是，此时铸件中心区域往往泛起缩松，组织不敷致密。
b.提高铸型和型芯的退让性，及早落砂、打箱以消除机械阻碍，将铸件放入保温坑中缓冷，都可减小铸造应力。
②结构设计方面
应只管做到结构简朴，壁厚匀称，薄、厚壁之间逐渐过渡，以减小各部分的温差，并使各部分能较量自由地举行缩短。
③铸件爆发热应力后，可用自然时效、人工时效等要领消除。
3变形和裂纹
① 变形
有带铸造应力的铸件处于不稳固状态，会自觉地通过变形使应力减小而趋于稳固状态。显然，只有受弹性拉伸的部分缩短，受弹性压缩的部分伸长，铸件中的应力才有可能减小或消除。

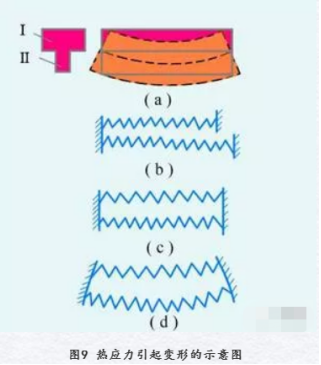

T形铸件爆发变形的偏向如图9(a)虚线所示。这是由于T形铸件冷却后，厚壁受拉，薄壁受压，相当于两根差别长度的弹簧(图9(b)),将上面的短弹簧拉长，下面的长弹簧压短，以维持同样长度(图9(c))。但这样的组合弹簧系统是不稳固的，力争恢复到原来的平衡状态，即上面的弹簧要缩短，下面的弹簧要伸长，于是就泛起了与上述情形相似的弯曲变形(图9(d))。
危害、对策
避免铸件变形的基础步伐是镌汰铸造内应力，例如：设计时，铸件壁厚力争匀称；制订铸造工艺时，只管使铸件各部分同时冷却，增添型(芯)砂的退让性等。

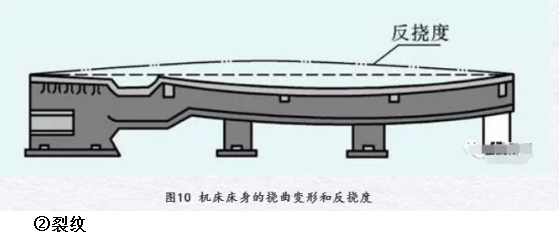

在制造容貌时，可以接纳反变形法，即预先将容貌做成与铸件变形相反的形状，以赔偿铸件的变形。图10所示的机床床身，由于导轨较厚，侧壁较薄，铸造后爆发挠曲变形。若将容貌做出用双点划线体现的反挠度，铸造后会使导轨变得平直。
应当指出，铸件变形后，往往只能减小而不可彻底消除铸造应力�；导庸ず�，零件内的应力失去平衡而引起再次变形，会使加工精度受到影响。因此，关于主要的铸件，机械加工之前应举行去应力退火。
②裂纹
当铸造应力凌驾其时质料的强度极限时，铸件会爆发裂纹。
裂纹可分为热裂和冷裂两种。
热裂——是在高温下形成的，是铸钢件、可锻铸铁坯件和某些轻合金铸件生产中***常见的铸造缺陷之一。其特征是：裂纹形状曲折而不规则，裂口外貌呈氧化色(铸钢件裂口外貌近似玄色，而铝合金则呈暗灰色)，裂纹沿晶粒界线通过。热裂纹常泛起于铸件内部***后凝固的部位或铸件外貌易爆发应力集中的地方。
冷裂——是在低温下形成的。塑性差、脆性大、热导率小的合金，如白口铸铁、高碳钢和一些合金钢易爆发冷裂。其特征是：裂纹形状为一连直线状或圆滑曲线状，经常是通过晶粒的。裂口外貌清洁，有金属的光泽或呈稍微的氧化色。冷裂常泛起在铸件受拉伸的部位，特殊是应力集中的部位，如内尖角处、缩孔和非金属夹杂物周围。
危害、对策
通常减小铸造应力或降低合金脆性的因素(如镌汰钢铁中有害元素硫、磷的含量等)均对避免裂纹有起劲影响。
泉源：材易通
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
