宣布时间：2021-11-01点击：3451
在熔化铜及铜合金的历程中，需要对铜料及合金液举行笼罩�；�，以镌汰合金元素氧化、挥发，镌汰铜液吸气。笼罩剂使用不当，不但造成金属熔炼损失，也是铜加工制品爆发气孔、夹杂、裂纹等冶金缺陷的主要缘故原由。我国铜加工通过氧化、造渣、酸洗等造成金属消耗每年抵达96万吨，通过熔铸每年消耗木炭48万吨。
木炭、米糠、盐类、玻璃是铜熔炼常用笼罩剂，这些笼罩剂中均含有一定量的吸附水。木炭是使用***广的笼罩剂，标准划定木炭的全水分低于7%。由于木炭为活性物质，在现实运输、贮存历程中，常吸附大宗的氧、二氧化碳和水分，含水量甚至凌驾20%。接纳木炭笼罩HSi80-3使铜液增氢0.5～1.5ml/100gCu，使锡黄铜增氢0.3～0.5ml/100gCu，使白铜合金含碳甚至造成合金报废，大宗使用木炭还会造成森林资源破损。米糠和麸皮使铜液吸氢、增氧、增磷。盐类笼罩剂能和炉衬、氧化物反应，造成有价金属损失，还保存着不可有用阻止合金氧化、挥发、粘度大、清渣难题、透气性差等问题。纯铜作为优良的导电、导热质料，避免氧化是纯铜熔炼的主要使命，笼罩�；な潜苊獯客趸�***有用的手段。现代铜加工使用的笼罩剂，不可对铜液举行有用�；�，甚至对铜液造成一定的污染。
铜熔体的笼罩�；び胙醵酝旱拇世滔喙�，与铜熔炼消耗相关的氧-渣-铜传质行为、与木炭消耗相关的铜熔体笼罩�；の侍�，相关研究尚停留在20世纪80年月，近年很少见相关的研究报道。本项目针对目今铜熔炼金属消耗高、木炭消耗大现状，接纳扫描电子显微镜(SEM)、X射线衍射(XＲD)等磨练剖析手段，研究无氧铜在无笼罩、固体氧化铝膜、硼砂+冰晶石、硼砂+炭黑�；ぬ跫�，熔炼渣的结构、组成、形貌，展现铜在熔炼渣中损失纪律，为研究降低铜熔炼金属消耗和木炭消耗提供理论支持。
1.实验
1.1手艺蹊径
接纳高温电阻炉制备4组无氧铜，接纳SEM，XＲD中剖析试验手段，研究无氧铜在无笼罩、固体氧化膜、硼砂+冰晶石、硼砂+炭黑笼罩�；ぬ跫�，熔炼渣的结构、组成、形貌以及金属铜在炉渣中的损失纪律。
1.2质料制备
选择纯度为 99.9935%(以下同)，外貌无结粒，并经由切边处置惩罚的高纯铜为质料，在高温坩埚电阻炉中将刚玉坩埚加热至恒重，以高纯氮�；ね�，熔炼温度1180～1220℃，制备四组无氧铜。
1.3差别笼罩剂熔炼纯铜试验

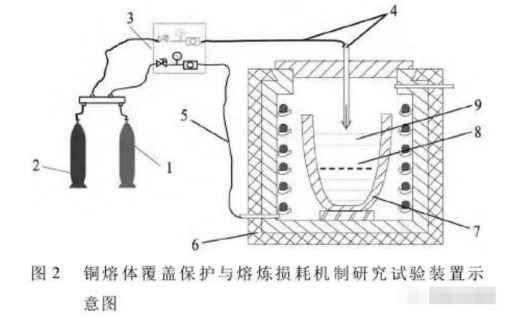

接纳图 2所示的装置研究无氧铜、铜铝合金在无笼罩、固体氧化膜�；ぁ⑴鹕�+冰晶石和硼砂-炭黑笼罩�；と哿短跫碌谋；ばЧ�，试验装置由气源、盘管式气体加热装置、气体调压装置、高温电炉等部分组成。电炉为硅碳棒高温电炉，***高事情温度可达1673K，以已熔铸无氧铜为质料，试验温度1180～1240℃，***高温度1280℃。
实验一 无笼罩�；�:向炉内通入高纯氮气，无氧铜制备参照1.2，将无氧铜液倒入加热至恒重的坩埚中(以下同)。翻开图2中7所示开关，通过9向铜液外貌吹氧，举行无笼罩�；ぱ趸⒃煸匝�。试验0.5h后取炉渣剖析。
实验二 固体氧化膜�；�:用高纯氮气吹扫炉膛，将无氧铜倒入坩埚中，向铜液中加入0.9%的工业纯铝，用铜棒在铜液表层搅动并使铝完全消融，向铜液外貌吹氧以形成外貌氧化铝�；つ�，试验1.5h后取炉渣剖析试样。
实验三 硼砂-冰晶石、硼砂-炭黑笼罩�；�:用高纯氮气驱净炉内氧化气氛，将无氧铜液倒入坩埚。将硼砂、冰晶石按表2比例配合、混匀，将混淆盐加热至1100℃，并将盐液倒入铜液外貌，至铜液、盐液澄清分层，给盐液外貌吹扫氧气介质。试验竣事，将笼罩剂换成硼砂-炭黑重复硼砂+冰晶石实验。试验1.5h后取炉渣剖析试样。
2.效果与讨论
2.1固体炉渣形貌与物相剖析

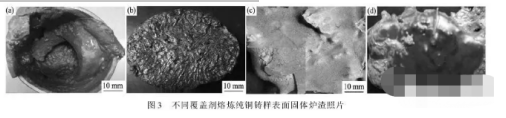

图 3是差别笼罩剂熔炼纯铜铸样外貌固体炉渣照片，由图3(a)和(b)可知:无氧铜在无笼罩�；ず凸烫逖趸帘；つち直；さ奶跫�，铜液氧化严重，凝固后的铸样外貌有较厚的玄色氧化渣。图3(c)为硼砂+冰晶石笼罩�；ぬ跫�，固体炉渣和铸样凝固照片，在纯铜铸样外貌有一层黄色固体炉渣�；つ�，揭去外貌渣层可见玫瑰红色紫铜铸样，批注:硼砂+冰晶石对纯铜熔炼有较好的�；ぷ饔�。接纳硼砂+冰晶石熔炼纯铜时，在熔炼历程中烟雾较大并伴有浓郁的刺鼻气息。烟雾和刺鼻气息的爆发与冰晶石高温剖析和氟化铝水解有关，其反应历程可以表述如下:
Na3AlF6→3NaF+AlF3↑ (1)
AlF3+H2O→Al2O3+HF↑(2)
冰晶石在铜熔炼温度下可以剖析为氟化钠、氟化铝，氟化铝在1290℃时不经熔化而直接汽化，升华的氟化铝遇冷空气重新凝聚成细小的晶粒而漂浮于空气中，形成烟雾。氟化铝烟雾遇空气中的水蒸气而爆发水解反应，天生刺鼻的氟化氢气体。
3(d)为硼砂+炭黑笼罩�；ぬ跫�，固体炉渣和铸样凝固照片，在纯铜铸样外貌有一层介于红色与咖啡色之间的半透明�；つ�，该�；つび胪沤嵯该�，但�；つず癖〔辉瘸�，在�；つそ媳〉挠疑辖�，铸样外貌保存玄色氧化渣层，从图3(d)可知:接纳硼砂+炭黑笼罩�；と哿洞客纬傻脑拷闲�，对纯铜熔炼有一定的�；ぷ饔�。
纯铜在差别笼罩�；ぬ跫氯哿对�XＲD图谱，在1180～1240℃温度下熔炼获得的炉渣XＲD剖析效果。纯铜在无笼罩�；ぬ跫氯哿�，炉渣主要由CuO，Cu2O、赤铜矿等物相组成，炉渣物相以赤铜矿为主。纯铜在固体氧化膜笼罩�；ぬ跫氯哿�，炉渣主要由CuO，Cu2O、赤铜矿等物相组成，炉渣物相以Cu2O、赤铜矿为主。纯铜在硼砂+冰晶石笼罩�；ぬ跫氯哿�，炉渣主要由CuF2，Cu2O，Cu(OH)2，Na3AlF6，CuO等物相组成。纯铜在硼砂+炭黑笼罩�；ぬ跫氯哿�，炉渣主要由金属铜、Cu2O、赤铜矿等物相组成。
3． 2固体炉渣显微组织视察

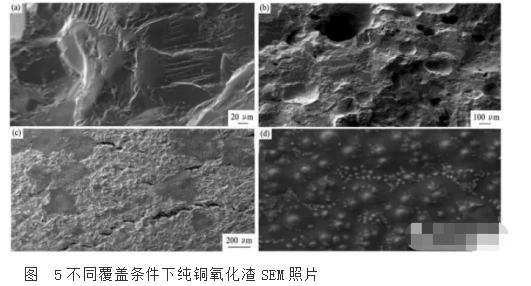

图 5是纯铜在无笼罩、固体氧化膜、硼砂+冰晶石、硼砂+炭黑笼罩�；ぬ跫�，熔炼炉渣SEM剖析图片。图5(a)为无氧铜在无笼罩�；ぬ跫氯哿堵黃EM剖析图片，团结图4(a)可知，炉渣为金属铜高温条件下的氧化产品。图5(b)为固体氧化膜笼罩�；さ奶跫�，熔炼炉渣SEM剖析照片。从图5(b)可以看出:炉渣上密布孔径为10～300μm的气孔。团结图3(a)、图4(b)可知，炉渣亦为金属铜高温条件下的氧化产品。图5(b)中气孔爆发的原由于:金属铝对金属铜液有较好的脱氧作用，铝氧化后爆发的氧化膜对铜液有较好的�；ぷ饔�。随着熔炼温度的升高和熔炼时间的延伸，铜液外貌的致密氧化膜爆发增厚、破碎。铜液中的铝爆发二次氧化、二次成膜，并重复上述氧化膜增厚、破碎、成膜历程，直至铜液外貌金属铝消耗至较低的水平，铜液外貌无法再次形成致密氧化膜时，高温铜液首先与炉气中的水蒸气反应并吸氢，表层铜液中的氢迅速向铜液中扩散，当铜液吸氢量抵达饱和浓度时，铜液最先再次吸氧氧化，天生的氧化亚铜与铜液中的氢反应天生水汽，水汽从铜液中逸出并在氧化渣下群集、长大，形成众多的弥散气泡。高温铜液脱氧、吸氢、二次氧化形成水汽的历程可以体现如下:
Al+O2→Al2O3 (3)
Cu2O+Al→Al2O3+Cu (4)
Cu+H2O→Cu2O+［H］ (5)
Cu2O+［H］→Cu+［H2O］→Cu+H2O↑ (6)
图 5(c)为硼砂+冰晶石笼罩�；ぬ跫�，纯铜熔炼固体炉渣SEM剖析照片，由图可知:熔炼炉渣由相互疏散的玄色相和外貌有裂纹的灰色相组成。图5(d)为硼砂+炭黑笼罩�；ぬ跫鹿烫逶黃EM剖析照片，由图5(d)可知:玄色的固体炉渣基体中，匀称漫衍有大宗灰白色第二相。

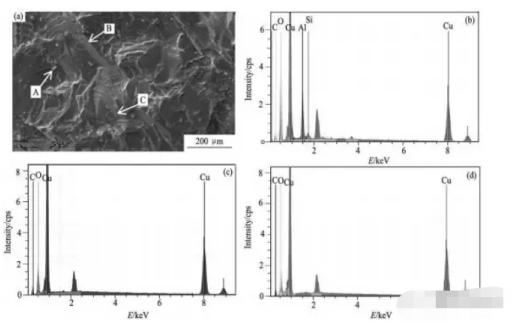

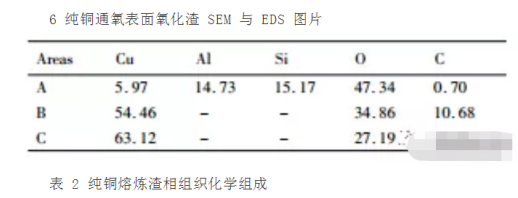

图6为纯铜通氧外貌氧化渣SEM与EDS图片，图6(a)为纯铜通氧外貌氧化渣渣样EDS选点漫衍，图6(b)为粒子A能谱，图6(c)为渣样基体B区能谱，图6(d)为渣样基体C区能谱。图6中粒子A、基体B区、基体C区渣相组织化学组私见表2。
由表 2可知:纯铜通氧外貌氧化渣粒子A主要由Al2O3，SiO2，CuO和固体碳组成，其中:Al2O3，SiO2主要由坩埚耐火质料颗粒浸蚀、剥落造成，CuO为金属铜氧化造渣形成，固体碳是无氧铜制备历程中的炭黑、木炭残留物�；錌，C则为铜熔炼历程中，金属铜氧化造渣形成的CuO，Cu2O的化学混淆物(赤铜矿)，无笼罩�；と哿痘嵩斐山洗蟮慕鹗粞趸鹗�。

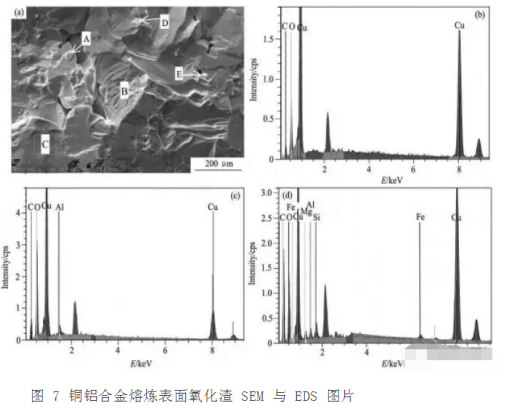

图7为纯铜固体氧化膜�；�(铜铝通氧，以下同)熔炼条件下，所形成的外貌氧化渣SEM与EDS图片，图7(a)为纯铜固体氧化膜�；と哿锻饷惭趸鵈DS选点漫衍，图7(b～d)依次为粒子A、渣样基体B区、渣样基体C区的能谱。图7中粒子A、基体B区、基体C区、粒子D、粒子E渣相组织化学组私见表3。
由表 3可知:铜铝合金通氧熔炼外貌氧化渣粒子A、粒子E主要由Al2O3，SiO2，CuO，FeO和固体碳组成，其中:Al2O3泉源于金属中铝元素的氧化和坩埚耐火质料颗粒浸蚀、剥落，SiO2，FeO主要由坩埚耐火质料颗粒浸蚀、剥落造成，CuO为金属铜氧化造渣形成，固体碳是无氧铜制备历程中的炭黑、木炭残留物�；錌，C则为铜熔炼历程中，金属铜氧化造渣形成的CuO，Cu2O的化学混淆物，金属铜消融于赤铜矿中。粒子D为CuO，金属Cu、固体碳的机械混淆物。纯铜固体氧化膜�；ぬ跫峦ㄑ跞哿度匀换嵩斐上宰诺慕鹗粞趸鹗�。

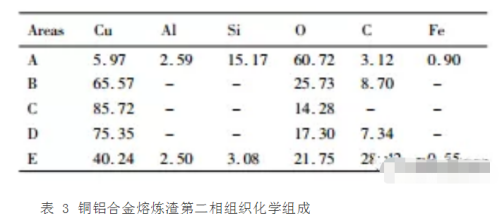

表 3铜铝合金熔炼渣第二相组织化学组成
图 8为硼砂+冰晶石笼罩�；ぬ跫氯哿洞客�，所形成的外貌氧化渣SEM与EDS图片，图8(a，b)为硼砂+冰晶石笼罩�；と哿锻饷惭趸鵈DS选点漫衍，图8(c，d)为粒子A、渣样基体B区、渣样基体C区能谱。图8中粒子A、基体B区、基体C区渣相组织化学组私见表4。
由表 4可知:硼砂+冰晶石笼罩�；と哿洞客饷惭趸Ｗ覣主要由AlF3，NaF，Na3AlF6，Na3BO7，CuO和固体碳组成，其中:CuO为金属铜氧化造渣形成，固体碳是无氧铜制备历程中的炭黑、木炭残留物�；錌为富氟盐而硼砂贫化区，该区CuO含量略高�；錍为富硼砂而氟盐贫化区，该区CuO含量略低。由图8、表4可以看出:硼砂+冰晶石笼罩�；と哿洞客�，天生的笼罩渣会形成相互疏散的氟盐富集区和硼盐富集区，金属铜在氟盐富集区中的造渣损失略高于硼盐富集区。
图9为硼砂+炭黑笼罩�；ぬ跫氯哿洞客�，所形成的外貌氧化渣SEM与EDS图片，图9(a)为硼砂+炭黑笼罩�；と哿锻饷惭趸鵈DS选点漫衍，图9(b)为渣样基体A能谱，图9(b)为渣样基体A能谱，图9(c，d)为粒子B、C能谱。图9中渣样基体A、粒子B、粒子C渣相组织化学组私见表5。
由表 5可知:硼砂+炭黑笼罩�；と哿洞客饷惭趸錋主要由Na3BO7，CuO，Al2O3，SiO2和固体碳组成，其中CuO为金属铜氧化造渣形成，Al2O3，SiO2主要由坩埚耐火质料颗粒浸蚀、剥落造成，固体碳是无氧铜制备历程中的炭黑、木炭残留物。粒子B为硼砂、Al2O3，CuO的混淆物�；錍由一组粒子组成，其主要组成物为:硼砂、Al2O3、CuO和固体碳。由图9、表5可以看出:硼砂+炭黑笼罩�；と哿洞客�，天生的笼罩渣的基体和粒子群中均含有很高的铜，金属损失较大。
3.结论
在纯铜熔炼历程中，固体氧化膜、硼砂 +冰晶石、硼砂+炭黑对铜液均具有一定的�；ぷ饔�。差别的笼罩剂组分计划所天生的熔炼渣的物相组成、渣中金属损失也不相同。
1．无笼罩�；と哿对锵嘀饕狢uO，Cu2O的化学混淆物，熔炼历程金属损失大。
2．固体氧化膜�；と哿对锵嘀饕狢uO，Cu2O的化学混淆物，金属铜固溶于赤铜矿中。固体氧化膜�；と哿度匀换嵩斐上宰诺慕鹗粞趸鹗�。
3．硼砂 +冰晶石熔炼炉渣由CuF2，Cu2O，Cu(OH)2，Na3AlF6等物相组成，形成相互疏散的氟盐富集区和硼盐富集区，铜在氟盐富集区造渣损失略高于硼盐富集区。
4．硼砂+炭黑熔炼渣物相主要为硼砂、Al2O3、CuO和固体碳，熔炼渣的基体和粒子群中均含有很高的铜，金属损失较大。
泉源：铜合金熔铸
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
