宣布时间：2021-09-15点击：6467
导读：
铸造用纯铜及铜合金是有色金属中主要的一类，在现实生产中运用较广 。常用的铜合金凭证因素差别主要可以分为两大类，即铸造黄铜和铸造青铜 。无论是砂型铸造照旧熔模铸造，熔炼都是铸造生产中至关主要的一环，种种铜合金的熔炼有相同之处，又有差别之处，在多年的生产实践中，我们总结了纯铜及铜合金（主要为青铜和黄铜）的熔炼工艺履历，供列位参考 。
所用的熔炼装备：中频感应电炉、热电偶、浇包、石墨坩埚等 。
1.纯铜的熔炼
（1）先将坩埚预热至暗红色，在坩埚底加一层厚度约为30-50cm的干燥木炭或笼罩剂（硼砂63%+碎玻璃37%） 。再依次加入边角余料、废块和棒料，***后加电解铜 。
（2）补加的合金元素可放在炉台上预热，严禁冷料加入液态金属中 。整个熔化历程中应经�Ｔ硕�，以防搭桥 。
（3）升温使合金所有熔化 。合金全熔后，温度抵达1200-1220℃时，加入占合金液重量的0.3%-0.4%的磷铜脱氧，磷与氧化亚铜爆发下列反应：5Cu2O+2P=P2O5+10Cu及Cu2O+P2O5=2CuPO3，天生的五氧化二磷气体从合金中逸出，磷酸铜可浮于液面，扒渣去除，于是抵达脱氧的目的 。在脱氧的历程中需要一直搅拌 。
（4）***后扒渣出炉，合金液的浇注温度一样平常为1100-1200℃ 。
2.黄铜的熔炼
以锌为主要合金元素的铜基合金为黄铜，分为通俗黄铜和特殊黄铜两类 。通俗黄铜是铜和锌组成的两元合金，主要用于压力加工 。在通俗黄铜的基础上加入其他合金元素（如硅、铝、锰、铅、铁、镍等），便成为特殊黄铜 。铸造黄铜大多是特殊黄铜 。
（1）合金的配料及金属炉料要求，铜合金的化学因素中，由于主要因素转变规模较大，因此在配料盘算的历程中，应凭证其性能要求，选择适当的配料因素 。合金的化学因素应切合GB1176-87，几种常用的黄铜熔炼配料因素按表1举行 。
要求炉料应干燥、清洁，有污物锈蚀应经吹砂整理 。
（2）炉料配比 凭证一样平常的铸造老例，新料因素占炉料的总重量应≥30%，回炉料≤70% 。但在现实生产中，我们思量到铜合金的回炉料较量多，在炉料的配比时回炉料的质量百分比≥90%时，熔化质量依然很好，化学光谱剖析证实铸件的因素及格 �；芈辖隙嗍毙枰剂亢辖鹬械脑又适欠癯� 。
（3）熔炼前的准备 。
①金属炉料的准备：回炉料是同牌号的废铸件、浇冒口及重熔铸锭，需要具有明确的化学因素 。入炉前吹砂扫除外貌污物，经预热后装炉（首批冷炉熔化可随炉预热）；电解铜经吹砂去除污物，在500-550℃预热后去除水分后，才华装炉（首批冷炉熔化可随炉预热；纯金属元素入炉前可在炉边预热 。金属炉料的***大块度不应凌驾坩埚直径的1/3，长度不应凌驾坩埚深度的4/5 。②坩埚和熔炼装备及工具的准备：坩埚使用前应无裂纹和影响清静的其他损伤,新坩埚必需经由低温缓慢加热处置惩罚，以防爆发裂纹；旧坩埚将内外貌熔渣整理清洁；用新石墨坩埚及替换熔炼合金种类时，熔炼前坩埚应熔化同牌号系列合金举行洗炉；用耐火质料及石墨做成的搅拌棒必需彻底整理剩余涂料和锈迹，并涂敷一层耐火质料或刷涂料后烘干待用；锭模在使用前必需彻底整理清洁，涂涂料后预热至100-150℃待用 。
（4）笼罩剂及熔剂的准备
①木炭应装入密封的烘烤箱内，在不低于800℃烘烤4h，待用时要避免吸潮 。②笼罩剂由硼砂63%、碎玻璃37%组成，也可用干燥木炭作笼罩剂 。笼罩剂均要求干燥并去除其中的杂物 。
（5）合金熔炼工艺历程
①先将坩埚预热至暗红色，并在其底部加入20-40cm厚木炭 。
②加入电解铜，迅速升温熔化后按先熔点高后熔点低的顺序加入中心合金（若有配入时），***后加回炉料，同时补加木炭，以包管合金液面不袒露在空气中 。
③熔炼黄铜一样平常也需要举行脱氧，待铜所有熔化后，温度达1150-1200℃时加入磷铜（以P占铜液重量的0.04%-0.06%盘算）举行脱氧 。经脱氧与不脱氧的实践比照，脱氧后的铸件外貌质量要优于不脱氧的质量 。
④按各合金牌号因素要求划分补加合金元素：在1100－1120℃加入铝铜中心合金，在1100℃-1150℃停电分批加入纯锌、纯铝并搅拌 。熔化硅黄铜时应先加硅，再加锌；熔化铅黄铜时应先加锌再加铅 。锌元素的加入温度应控制，加锌后若温度降低可以中心送电，当合金液温度高于1200℃时，不允许加锌 。
⑤出炉扒渣，调解合金液至铸件工艺卡片要求温度后，迅速出炉浇注 。合金的浇注温度是影响铸件性能的因素之一 。一样平常的出炉温度为ZCuZn38：1100-1130℃；ZCuZn40Pb2：1080-1100℃；ZCuZn31Al2：1120-1140℃；ZCuZn16Si4：1100-1140℃ 。
⑥熔炼两种差别牌号的合金，其化学因素有影响时，中心应举行洗炉 。好比，用熔炼过铝青铜的坩埚和工具再来熔化锡青铜，而坩埚和工具就要含有铝元素，虽然铝在铝青铜里是及格的因素，但在锡青铜里却是***有害的元素 。
一样平常的铜合金经由脱氧后，就可获得及格铸件 。但关于铝青铜、铝黄铜、硅青铜等，易氧化天生高熔点氧化物Al2O3、SiO2，使铸件形成夹渣，需经由精炼才华去除，常用精炼剂有：质量比为60%的氯化钠+40%的冰晶石或20%冰晶石+20%萤石+60%氟化钠等 。
3．青铜的熔炼
铸造青铜按因素可分为锡青铜和不含锡青铜 。锡青铜是以锡为主要合金元素的铜基合金，具有优异的耐磨性、耐蚀性，较好的强度和塑性 。不含锡青铜有铝青铜、铅青铜、硅青铜等，含有的主要元素差别，如铝青铜是以铝为主要合金元素的铜基合金 。

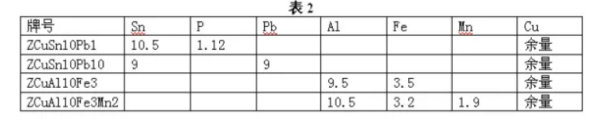

（1）合金的配料及金属炉料要求 几种常用青铜合金熔炼配料因素按表2举行 。
要求：在ZCuAl10Fe3合金内允许配入0.7%～0.9%Ni,0.3%～0.4%Mn 以提高合金力学性能 。
（2）炉料配比 。新料因素占炉料的总重量应≥30%，回炉料≤70% 。
（3）熔炼前的准备 。青铜熔炼前的准备事情与黄铜熔炼的准备事情相同 。木炭应装入密封的烘烤箱内，在不低于800℃烘烤4小时，待用时要避免吸潮 。稻草灰应研碎成粉末状，除去水分，彻底烘干，待用时也要注重防潮 。笼罩剂均要求干燥并去除其中的杂物 。
（4）合金熔炼工艺历程 。铸造青铜的种类较多，这里仅讨论几种典范的合金，同类其他铜合金可以参考使用 。
ZCuSn10Pb1、ZCuPb10Sn10的熔炼：
①先将坩埚预热至暗红色，并在其底部加入20厘米-40厘米厚木炭 。
②加入电解铜，迅速升温熔化后再加入回炉料，同时补加木炭，以包管合金液面不袒露在空气中 。
③回炉料熔化后，加入磷铜（一样平常加占炉料重0.5%，熔化磷锡青铜时使用的磷铜可所有加入） 。
④依次加入锌、锡、铅（按配料因素），前一种炉料熔化完全后，再加入下一种，并一直搅拌杂金液 。
⑤调解合金液温度在1100-1150℃之间 。
⑥出炉打渣，再加磷铜（一样平常加炉料重的0.1%），举行脱氧，匀称搅拌，并在合金液外貌上撒一层稻草灰，调解合金液至铸件工艺卡片要求温度（一样平常为1130-1180℃）后，迅速出炉浇注 。
ZCuAl10Fe3、ZCuAl10Fe3Mn2的熔炼：
①不可用熔化过别的牌号合金的坩埚熔化这两种合金 。
②把坩埚预热至暗红色，加入配制好的熔剂 。（熔剂因素：冰晶石20%（质量百分比），氟化钠60%，氟化钙20%） 。
③将预热至200℃左右的低碳薄钢片和回炉料同时加入，熔化后搅拌杂金，升温至1150-1180℃ 。
④加入合金重量0.3%的磷铜脱氧，并补加熔剂 。
⑤将预热至200℃的纯铝和纯锰（按配料因素）分批加入，每加入一批，即用搅拌棒将其压入，使迅速熔融，并一直搅拌使其因素匀称，***后调解合金液的温度在1120-1220℃之间 。
⑥用稻草灰笼罩打渣,按铸件工艺卡片调解合金温度（一样平常为1160-1200℃）后迅速调解出炉浇注 。
4．清静事项
清静生产是铸造行业的基本要求，纯铜及铜合金的熔炼都必需做到：
（1）操作者应衣着好防护用品，事情园地坚持整齐，不允许有积水和杂物 。
（2）开炉前应检查所用装备是否完好，若有不清静因素应实时扫除 。
（3）应仔细检查并确认炉料中无易爆及危险物等后，方能举行预热 。
（4）熔炼浇注工具，如搅拌棒、铁勺、除渣工具等，未经预热不得与合金液接触 。
（5）浇注时剩余的合金液要倒入经由预热的锭模中，不允许直接浇在地面上或倒回炉中 。
5．熔炼中应注重的几个问题
（1）熔炼的时间应控制 从加料最先熔化至熔化竣事（合金出炉）所用时间叫熔化时间 。熔化时间的是非不但会影响生产率，并且会很显着的影响浇注出的铸件质量 。由于熔化时间增添，会使合金的元素烧损率增添，吸气的时机增添 。因此，应该以***短的时间完成熔化事情 。在允许的情形下，只管提高炉料的预热温度，操作应该紧凑，行动要迅速 。
（2）熔炼用的搅拌棒应是碳棒 铜合金中的某些元素，如铁、铅等在熔化时是以机械混淆物的形式保存的 �Ｉ杏行┰�，由于密度差别，有爆发比重偏析分层的趋势 。实践证实，这些元素在熔炼和浇注的历程中，容易引起化学因素的缺乏格，造成机械性能缺乏格 。要战胜这种征象，必需借助搅拌的作用，这是熔化浇注不可或缺的环节 。但在测温及降温的时代，一样平常不需要搅拌 。而所用的搅拌物的质料因素，一样平常宜用石墨 。这是由于，若是使用其它的搅拌物如用铁棒，则在搅拌的历程中铁棒熔化，使合金的化学因素受到影响 。同时，若是铁棒在炉内预热的温度较量高或是搅拌的时间较长，铁棒上的氧化物要进入合金液中成为杂质；若是铁棒预热的温度较低，合金在搅拌时要黏附在铁棒上，这在生产中是能视察到的 。
（3）熔炼时的笼罩剂的使用问题 关于熔炼铜合金来讲，笼罩剂的用量一样平常为：用玻璃和硼砂时为炉料重量的0.8%-1.2%，由于要坚持笼罩层的厚度为10-15cm；用木炭时，用量约为炉料重量的0.5%-0.7%，要坚持笼罩层厚度为25-35厘米 。笼罩剂的扒除时间，一样平常在浇注前举行，太早举行会增添铜合金的氧化和吸气 。若是是用木炭作笼罩剂，并且挡渣效果好时，也可以不扒除笼罩剂，让它在浇注的历程中也起到挡渣作用，效果更为理想 。
泉源：中冶有色手艺平台
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法 。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除 。
