宣布时间：2021-09-08点击：6662
铜镀镍和铜镀锡有什么区别？
功用：名种镀层都一个配合的利益的就可以防腐（提高抗氧化能力）、起到装饰作用。
铜镀镍：电镀后事情在大气中和碱液中化学稳固性好 ，不易变色 ，600摄氏度以上才被氧化 ，硬度高 ，易于抛光 ，弱点是多孔性 ，镀镍的外貌看起来灼烁一点 ，用手摸起来感受很平滑。有较量强的附着性和耐磨性。
铜镀锡：有较高的化学稳固性 ，在硫酸、硝酸、盐酸的稀溶液中险些不消融 ，焊接性能好。镀锡能够防电磁滋扰。镀锡的看起来白白的 ，没那么悦目 ，用手摸会有一层深灰色的锡沫。
使用场合：凭证使用场合差别 ，来选择镀镍或者镀锡工艺。1.若是是外观部件 ，一样平常多选择镀镍 ，平滑悦目 ，高温实验后稳固色。2.若是是要求导电能力强 ，则铜排外貌接纳镀锡的工艺。3.若是是内部件 ，如PCB板上的EMI屏障罩 ，都是选择镀锡（滚镀） ，有些还底层先镀镍 后镀锡。
下面是铜排镀锡和镀镍前后导电率转变的比照测试：1.铜排镀锡前后导电率转变测试：

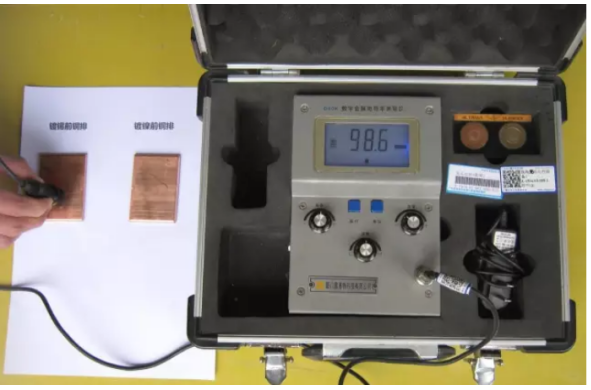

图1：铜排镀锡前导电率为98.6%IACS

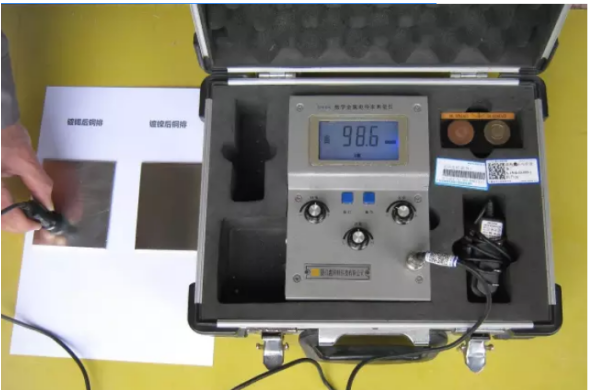

图2：铜排镀锡后导电率＞98.6%IACS ，比镀锡前略高(中值旋钮还可调)
2. 铜排镀镍前后导电率转变测试：
3. 图3：铜排镀镍前导电率为98.6%IACS

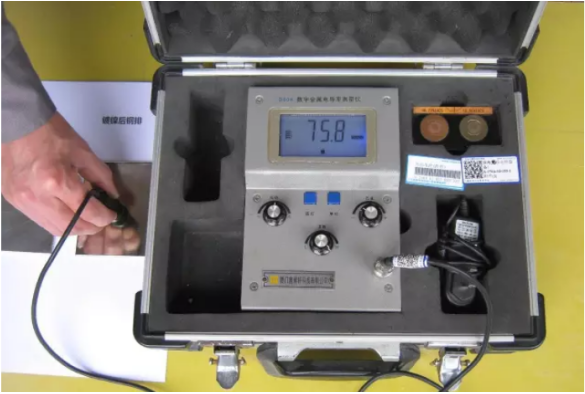

图4：铜排镀镍后导电率为75.8%IACS ，比镀锡前降低22.8%IACS
从以上铜排镀锡和镀镍前后导电率转变测试效果批注：在铜排材质两个样品一模一样的情形下 ，铜排外貌镀锡后导电率有略微升高 ，而铜排外貌镀镍后导电率显着降低了22.8%IACS ，即降低了23%的导电率性能。以是强烈建议紫铜排外貌举行镀锡工艺处置惩罚为上策。若是非得选择灼烁度较量好的镀镍工艺 ，那铜排就必需要降容使用。
泉源：网络
免责声明：本站部分图片和文字泉源于网络网络整理 ，仅供学习交流 ，版权归原作者所有 ，并不代表我站看法。本站将不肩负任何执法责任 ，若是有侵占到您的权力 ，请实时联系ag官方电子平台删除。
