宣布时间：2021-09-02点击：25227
1.紫铜（T1、T2、T3）
紫铜，是工业纯铜，因其具有玫瑰红色，外貌形成氧化膜后呈紫色，故一样平常称为紫铜，铜含量为99.5～99.95%，它是含有一定氧的铜，因而又称含氧铜，有时也可看作铜合金。通俗紫铜主要牌号有T1、T2、T3，用于制作导电器材、***铜合金、铜基合金。
2.无氧铜（TU0、TUI、TU2）
即不含氧也不含任何脱氧剂残留物的纯铜，但现实上照旧含有很是微量氧和一些杂质，凭证含氧量和杂质含量，无氧铜又分为TU1和TU2。TU1纯度抵达99.97%，氧含量不大于0.003%，杂质总含量不大于0.03% ；TU2纯度抵达99.95%，氧含量不大于0.005%，杂质总含量不大于0.05%。
3.紫铜/无氧铜系列牌号

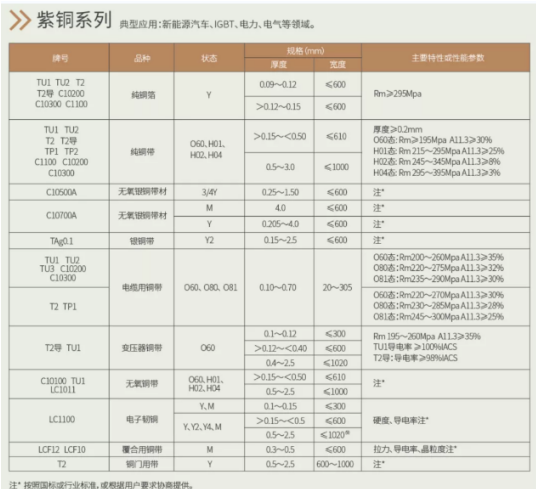

01.带箔材

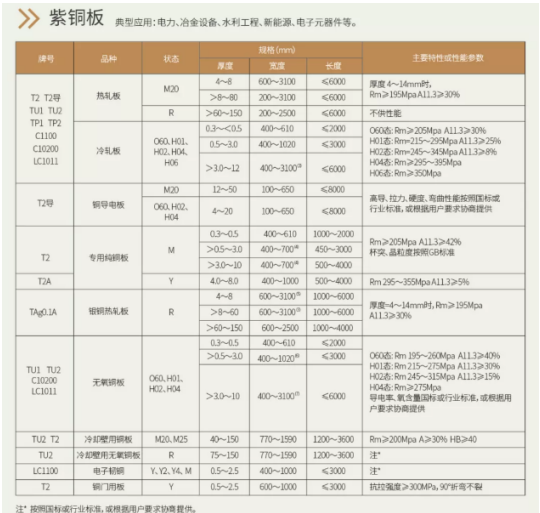

02.板材

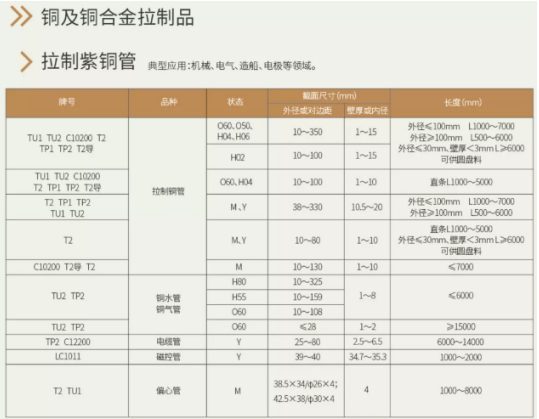

03.管材

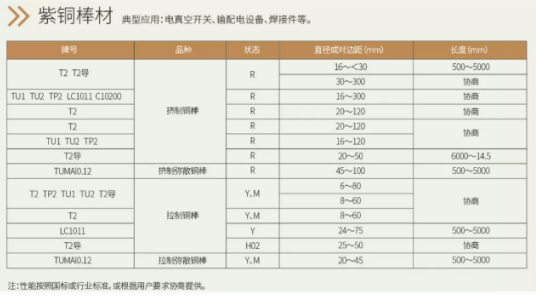

04.棒材
4.化学因素比照

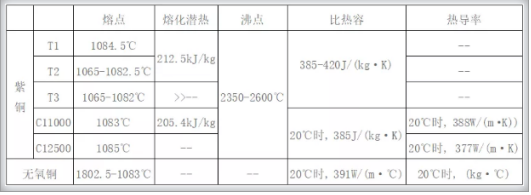

5.热性能比照
6.紫铜和无氧铜的区别
01.用途区别
（1）紫铜的用途：T1和T2主要用作导电、导热、耐侵蚀元器件，如导线、电缆、导电螺钉、壳体和种种导管等，航空工业多用T2。T3主要作为结构质料使用，如制作电器开关、垫圈、铆钉、管嘴和种种导管等，也用于一些导电元件。
（2）无氧铜的用途：主要用于电真空仪器仪表用零件，普遍用于汇流排、导电条、波导管、同轴电缆、真空密封件、真空管、晶体管的部件等。
质量特征区别
（1）紫铜的质量特征：20℃时，99.999%加工纯铜的密度为8958kg/m3，铸态电解精铜的密度为8300~8700kg/m3(可取平均值8500kg/m3)，铸态无气体的电解精铜的密度为8850~8930kg/m3(可取平均值8920kg/m3)，C11000与C12500的密度为8890kg/m3。
（2）无氧铜的质量特征：无氧铜20℃，凝固时的缩短率为4.92%，密度为8.94g/cm3。
磁性区别
（1）紫铜的磁性：紫铜为抗磁性物质，室温磁化率为-0.085×10-6，温度对其磁化率的影响不大。铁磁性杂质(特殊是铁)若在铜中呈不溶状态，则使铜显铁磁性。
（1）无氧铜的磁性：无氧铜为抗磁性，室温磁化率为-0.085×10-6。
7.工艺性能
紫铜
1.熔炼与铸造工艺性能：
接纳反射炉熔或工频有芯感应炉熔炼 ；接纳铜� ；蛱＝街�，熔炼历程中应尽可能镌汰气体泉源，并使用经煅烧过的木炭作熔剂，也可用磷作脱氧剂。浇铸历程在氮气� ；せ蛄盅袒蚁戮傩�，建议铸造温度为1150-1230℃，线缩短率为2.1%。
2.成型工艺性能：
有极好的冷、热加工性能，能用种种古板的加工工艺加工，如拉伸、压延、深冲、弯曲、精压和旋压等。热加工时应控制加热介质气氛，使呈微氧化性。热加工温度为800-950℃。
3.焊接工艺性能：
易于锡焊、铜焊，也能举行气体� ；ず浮⑸凉夂浮⒌缱邮负推�，但不宜举行接触点对焊和埋弧焊。
4.切削加工与磨削性工艺性能：
紫铜的切削加工性为20%。
无氧铜
1.熔炼与铸造工艺性能：
无氧铜主要使用工频有芯感应电炉熔炼。为包管无氧铜质量，要做到“精料密封”，即：质料选用含w(Cu)＞99.97%及w(Zn)＜0.003%的电解铜，熔炼时必需注重镌汰气体的泉源，并使用经煅烧处置惩罚的木炭笼罩，也可添加微量磷作脱氧剂。接纳氮气� ；せ蜓袒伊窒碌陌胍涣旃ひ战阶⒅�。铸造温度为1150-1180℃。
2.成型工艺性能：
无氧铜的冷热加工性能均极好，可以拉伸、压延、挤压、弯曲、冲压、剪切、旋压、镦锻、旋锻、铸造、螺纹压制、滚花、纠葛，可锻性极好为铸造黄铜的65%。热加工温度在800-900℃举行。
3.焊接工艺性能：
易于举行熔焊、软钎焊、硬钎焊、气体� ；の倩『浮⑵灞 ；そ鹗艋『�，其氧燃料气焊的性能优异，不推荐� ；そ鹗艋『负痛蟠蠖嫉缱韬敢�。
4.切削加工与磨削性工艺性能：
无氧铜的切削加工性为易切削黄铜HPb63-3的20%。
8.无氧铜的熔炼
严酷区分，无氧铜应分为通俗无氧铜和高纯无氧铜。通俗无氧铜可以在工频有铁心感应电炉中举行熔炼，高纯无氧铜的熔炼则应该在真空感应电炉中举行。
接纳半一连铸造方法时，熔体在熔炼炉和保温炉内的精炼历程可以不受时间约束。一连铸造则差别，铜液的质量不但依赖于熔炼炉和保温炉的精炼质量，更主要的是还需要依赖于整个系统和全历程的稳固性。
为了不使熔体被污染，无氧铜熔炼一样平常不接纳任何添加剂的方法熔炼和精炼，熔池外貌笼罩木炭以及所形成的还原性气氛是普遍接纳的熔炼气氛。
感应电炉
熔炼无氧铜的感应电炉应该具有优异的密封性。熔炼无氧铜应该以优质阴极铜作为质料。熔炼高纯无氧铜，应该以高纯阴极铜作为质料。阴极铜在进入炉膛之前，若是先经由干燥和预热，可以除去其外貌可能吸附的水分或湿润空气。
熔炼无氧铜时炉内熔池外貌上笼罩的木炭层厚度，应该比熔炼通俗纯铜时加倍，并需要实时更新木炭。木炭笼罩只管有许多优点，例如保温、阻遏空气和还原作用，然而它同时保存一定的弱点。例如木炭容易吸附湿润空气，甚至直接吸收水分，从而成为可能使铜液大宗吸收氢的渠道。
木炭或一氧化碳对氧化亚铜具有还原作用，但关于氢则完全无能为力。因此，木炭在加入炉内之前，应该举行仔细挑选和煅烧。在熔炼、转注、保温以及整个铸造历程中，对熔体接纳***的� ；な俏扪跬男胍跫�。
许多现代化的无氧铜熔炼铸造生产线，不但熔炼，包括炉料的干燥预热、转注流槽、浇注室等都接纳了***的� ；�。现代化的大型无氧铜生产线，有些是以爆发炉煤气作为� ；ば云�，而煤气爆发炉则大都以自然气为质料。
外洋普遍接纳的一种� ；ば云宓闹圃煲焓牵菏紫仁沽蚝拷狭康偷淖匀黄�94%～96%甲烷用理论值空气举行燃烧，以氧化镍为前言除去氢，制成的气体主要由氮和碳酸气组成。然后，通过热木炭使碳酸气酿成一氧化碳，获得含一氧化碳为20%～30%，其余为氮的无氧气体。除爆发炉煤气外，也有接纳氮、一氧化碳或氩等气体作为无氧铜熔体� ；せ蚓队媒橹手柿�。
8.真空熔炼
真空熔炼是熔炼高品质无氧铜的***好选择。真空熔炼不但可以使氧含量大大降低，同时也可以使氢以及某些其他杂质元素的含量亦同时大大降低。
在真空中频无芯感应炉内熔炼时，多接纳石墨坩埚和选用经由两次精炼的高纯阴极铜或重熔铜作为质料。与阴极铜一起装入炉内的，还包括用以脱氧的鳞片状石墨粉。着实，脱氧主要是通过石墨坩埚质料中的碳举行。碳的消耗量，可以通过盘算得知，例如1 kg铜消耗100 g碳。履历批注，最先时铜液中氧含量越高，熔炼初期脱氧反应举行得越迅速。
通过真空熔炼获得的无氧铜，其氧含量可以低于0.0005%，甚至低于0.0001%～0.0003%。现实上，只有在一定的真空度下熔炼和铸造的铜，才可能获得完全不含氧和其他气体的铸件，因今生产电子管用铜材所用真空炉的真空度应在10-6以上。
9.其他铜类先容

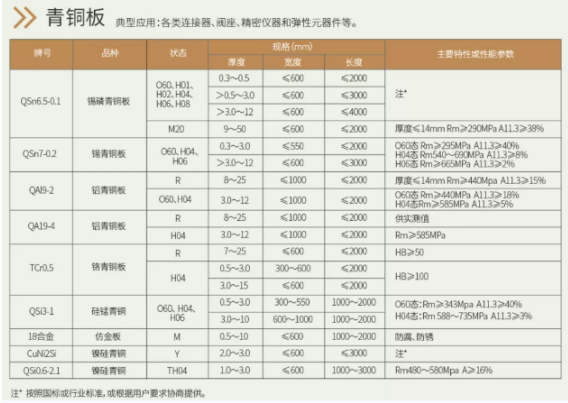

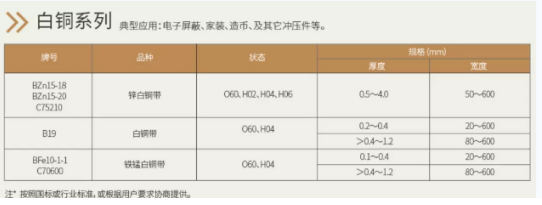

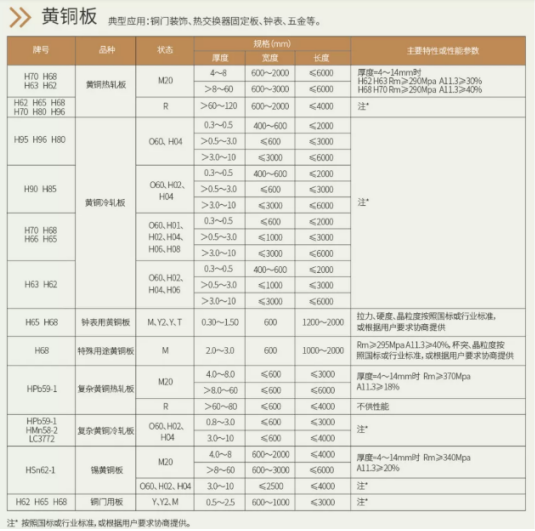

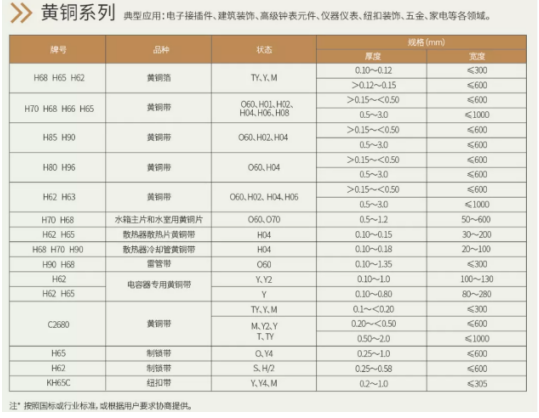

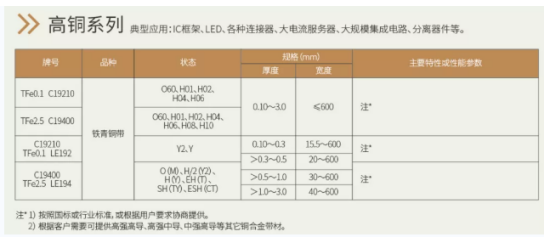

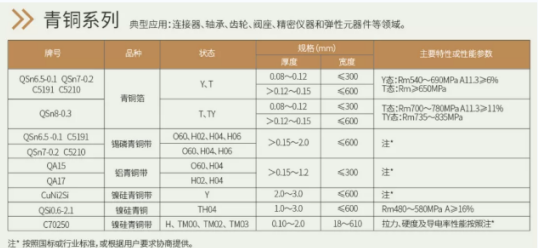

01.铜及铜合金板材

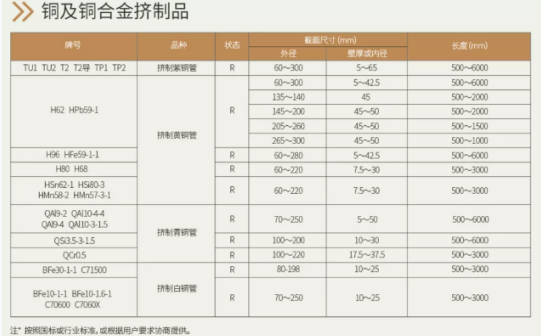

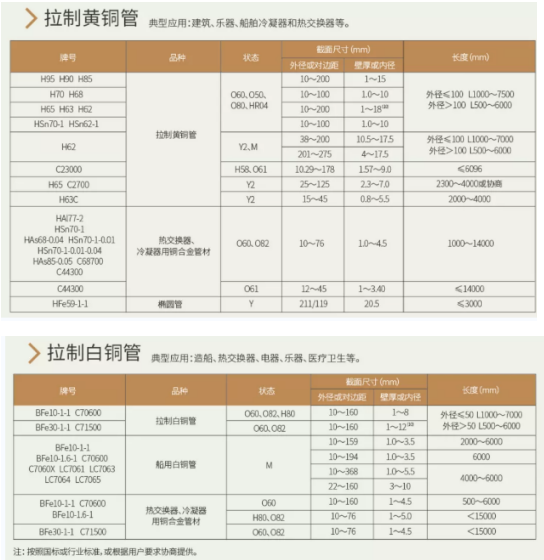

02.铜及铜合金管材产品

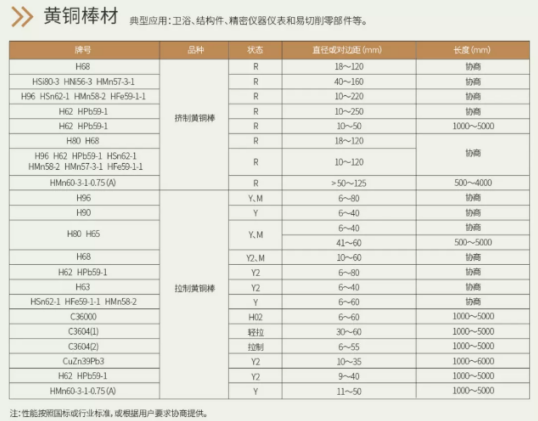

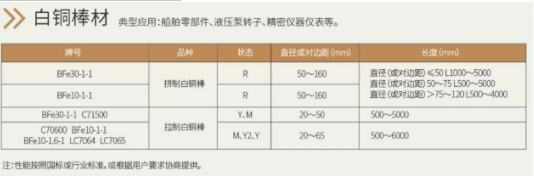

03.铜及铜合金棒材产品
03.铜及铜合金棒材产品
泉源：悦廷特种合金
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
