宣布时间：2021-08-27点击：2950
1.前言
制冷空调中的制冷系统，一样平常用铜铝等有色金属质料，在制造、装置和维修历程中，管道的焊接是要害的一环，它不但影响雅观，更主要的是影响到系统能否正常事情灯问题，必需引起高度重视 。
2.焊料的选用
制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等 。在焊接时要凭证管道质料的特点，准确的选择焊料及熟练地操作，以确保焊接的质量 。
2.1 对同类质料的焊接
2.1.1铜与铜的钎焊
可选用磷铜焊料或含银量低的磷铜焊料，如2%或5%的银基焊料 。这种焊料价钱较为自制，且有优异的溶液，接纳填缝和湿润工艺，不需要焊剂 。
2.1.2铜与钢的焊接
可选用黄铜条焊料加适当的焊剂 。焊接时 。将焊料加热到一定温度后插放在焊剂中，使焊剂溶化后附着在焊料上，但焊后必需将焊口周围的残留焊剂用热水或水蒸气刷洗清洁，避免爆发侵蚀 。在使用焊剂时***好用酒精稀释成糊状，涂于焊口外貌，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可阻止水份浸入制冷系统的危险 。
2.2.2铜与铁的焊接
可选用磷铜焊料或黄铜条焊料，但还需使用响应的焊剂，如硼砂、硼酸或硼酸的混淆焊剂 。
3.焊接操作
对焊接差别的质料，差别的管径时所需的焊枪巨细和火焰温度的崎岖有所差别，焊接时火焰的巨细可通过两个针形阀举行控制调解，火焰的调解时凭证氧、乙炔气体体积比例差别可分为炭化焰、中性焰和氧化焰三种 。

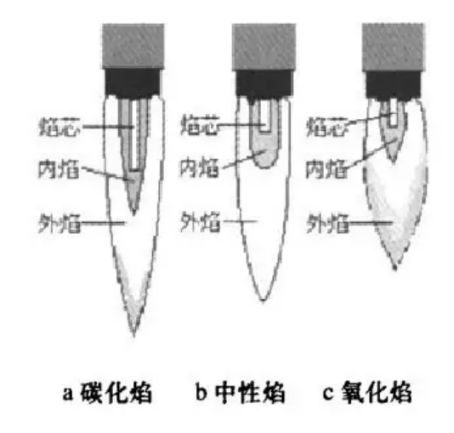

3.1 火焰的种类及特点
3.1.1炭化焰
其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700左右，可用于对管道的烘烤等 。
3.1.2中性焰
其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决议了火焰焰心的直径，而混淆气的流速，则决议了焰芯的长度，中性焰的火焰分3层，焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色酿成为橙色和蓝色，温度约为3000~3500℃左右，氧气与乙炔气的体积之比为1:1.2 制冷空调的管件焊接多使用中性焰 。
3.1.3氧化焰
其特点是是焰芯是圆锥形，长度显着地缩短，轮廓也不清晰，颜色阴晦，外焰也缩短了，火焰是蓝色，火焰燃烧时伴有响声，响声巨细取决于氧气压力，氧化焰的温度高于中性焰，适用于黄铜的管件焊接 。
火焰的性子是凭证被焊金属种类及其性子来选择的，应注重科学地选择使用 。

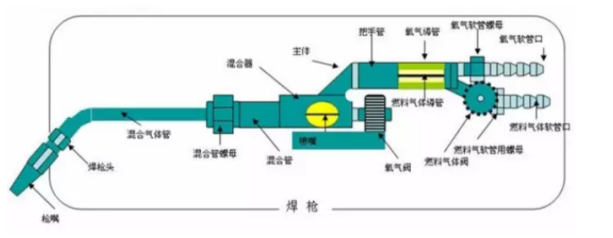

3.2 火焰的调理
点燃前先按操作规程划分开启氧气瓶和乙炔气瓶的阀门，使低压氧气表指示在0.2~0.5Mpa左右，乙炔气的眼里表指示在0.05Mpa左右 。然后微开焊枪的氧气阀 。再微开焊枪上的乙炔气阀，同时，从焊嘴的后面迅速燃烧 。切不可在焊嘴正面燃烧，以免喷火烧手 。点燃后即可调理，两阀的调理就是调理氧气与乙炔气浸入焊枪混淆气的比例，从而获得差别的火焰 。
3.3 焊接
焊接时应严酷按办法举行操作，不然，将会影响焊接的质量 。
3.3.1准备与配管
3.3.1.1 检查氧气瓶和乙炔瓶内的量是否足够 。
3.3.1.2 核对图纸要求，包管各部件的齐全无缺，功效完好 。
3.3.1.4 包管管路光路横平竖直，注重各阀件的偏向性 。
3.3.1.5 凭证图纸要求的尺寸和管径，用卷尺量取响应的长度，并用线号笔几下位置 。
3.3.1.6 较粗的铜管要牢靠后，再用割刀拆下，要包管割口平齐，稳固形 。
3.3.1.7 用锉把割口毛边锉平，并用抹布擦拭清洁 。
3.3.1.8 将要焊接受件外貌清洁或扩口，扩完的喇叭口应平滑、圆正、无毛刺和裂纹，厚度匀称，用砂纸将要焊接的铜管讨论部分打磨清洁，***后用干布擦清洁 。不然，将影响焊料流动及焊接质量 。
3.3.1.9 除紫铜与紫铜焊接外，所有管件在焊接前都应用纱布或不锈钢丝刷整理，露出灼烁金属外貌 。（内为外貌均要整理，金属屑及砂粒应扫除清洁）
3.3.1.10 对将要焊接的铜管相互重叠插入（注重尺寸）并圆心瞄准 。
3.3.1.11 铜管讨论与铜管插入深度及间隙见表 。（插入深度约即是管径）
3.3.2 充氮�；ず附�

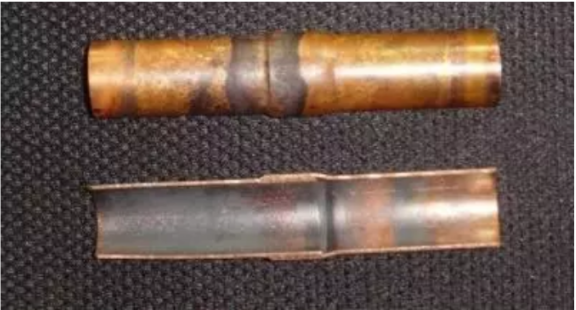

上图为没有充氮�；�

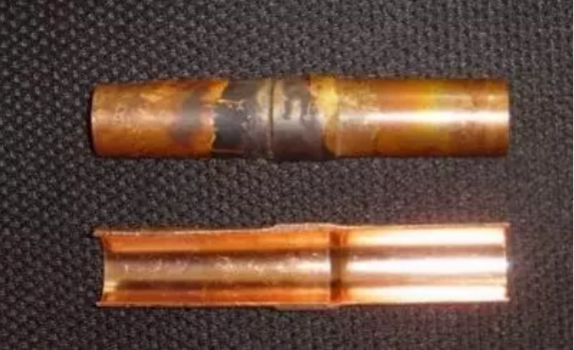

上图为充氮气�；け；�
3.3.2.1 焊接时应在被焊管奶通低速氮气，避免氧化 。
3.3.2.2 乙炔气应通过无氧化焊接爆发器，避免焊接物件外外貌氧化 。

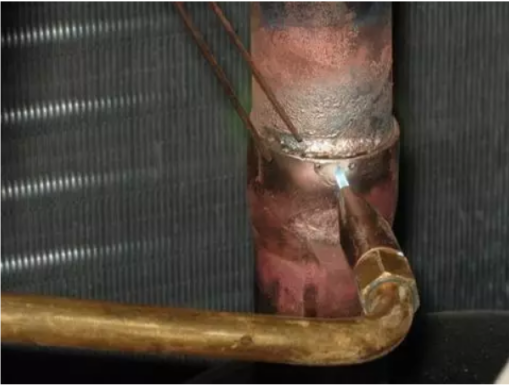

3.3.3 铜管焊接
3.3.3.1 焊接时，必需对被焊件举行预热 。将火焰烤热铜管焊接处，当铜管受热至紫红色时，移开火焰后将焊料靠在焊口处，使焊料熔化后流入焊接的铜件中，受热后的温度可通过颜色来反应温度的崎岖，暗红色：600摄氏度左右；深红色：700摄氏度左右；橘红色：1000摄氏度左右 。
3.3.3.2 焊接时，气焊火焰不得直接加热焊条 。
3.3.3.3 关于高温条件下易变形，损坏的部件应接纳响应�；げ椒� 。如角阀、蒸发器，冷凝器等要用湿纱布包扎接口后再举行焊接，关于电磁阀、膨胀阀、液镜、四通阀，能拆开的一定要拆开后焊接，不可拆的同样接纳以上步伐 。
3.3.3.4 焊接时，在焊完后将铜管举行退火时，退火温度不低于300摄氏度 。
3.3.3.5 焊接完毕后，冷却，用干燥氮气整理管内氧化物和焊渣 。
3.3.4 关于虚焊和沙眼补焊
3.3.4.1 在试压历程中发明焊接有渗漏的地方应举行补焊，补焊时要将系统试压的氮气放掉，焊后要重新试压 。
3.3.4.2 补焊前腰将外貌的氧化层，用纱布擦净 。补焊后，要将氧化皮扫除清洁，在水中淬火后，应将铜管烘干，不得有水滴保存 。
3.3.4.3 所有焊完后，要用氮气将系统吹净 。
泉源：网络
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法 。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除 。
