宣布时间：2021-07-01点击：3069
摘要:古板易切削黄铜多为含铅黄铜, 如: HPb59-1、HPb63-3 等普遍应用于机械制造中。这种含铅黄铜零部件报废后, 将以种种形式污染情形。近年来, 随着环保呼声的一直高涨, 无铅易切削黄铜的研制成为一定。然而黄铜的耐蚀性能是极其主要的使用性能, 也是本试验能否应用于现实生产所面临的问题。本文详细叙述了所制易切削黄铜的抗脱锌能力有较大提高及其缘故原由。
要害词: 易切削; 黄铜; 脱锌中图分类号: TG146.1+1; TG291 文献标识码: A 文章编号: 1001- 4977 ( 2006) 05- 0516- 03
黄铜的耐蚀性能是极其主要的使用性能�；仆诖笃暗退佟⒏稍铩⒋烤坏恼羝星质醇�, 在纯净淡水中侵蚀速率不大, 在海水中侵蚀速率略有增添,但在含O2、CO2、H2S、SO2、NH3等气体的水溶液中,侵蚀速率剧增�；仆那质粗饕辛街中问�, 即脱锌侵蚀和应力侵蚀。而应力侵蚀我们可以通已往应力退火来消除�；仆诤醯闹行匝卫嗨芤褐�, 爆发脱锌的机理现在凭证海内外的研究希望, 普遍以为有: 再沉积机制[1], 双空位机理[2- 3], 渗流机制[4], 海内外不少文献报道[5- 7], 在黄铜中加入砷、硼等合金元素, 可差别水平地避免α黄铜的脱锌侵蚀, 并对其机理作了大宗研究, 但关于(α+β)两相黄铜或含有γ相的黄铜的脱锌侵蚀研究甚少。为此我们举行了探索性研究。
1.试验要领及装备
在铅黄铜HPb59- 1合金的基础上以Bi代Pb, 并加入一定量的稀土, 举行合金因素控制试验。得出了***佳的Bi、稀土添加量。通过熔炼、铸造、磨练后, 举行热挤、拉伸、退火等, 获得性能指标切合要求的无铅黄铜棒。详细工艺流程: 配 料- 熔 炼- 分 析- 铸 造- 挤压- 磨练- 拉伸- 矫直- 切割试样- 脱锌试验/耐磨试验。
主要装备: 50 kg工频炉、3 000 k N挤压机、300k N拉伸机、箱式退火炉、矫直机、恒温水浴缸、线切割机、耐磨机、X荧光 剖析 仪 、neophot-21金 相 显 微镜。
2.试验历程
2.1 合金因素

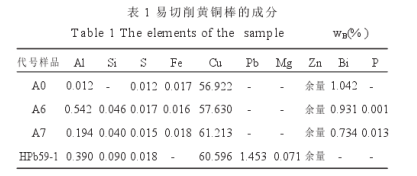

在X荧光剖析仪下剖析本实验获得的易切削黄铜棒因素如表1所示。
2.2 脱锌试验历程及效果
将挤压- 拉伸后的试样, 在线切割机上匀称的加工成为直径Φ12 mm、高(h)10 mm的柱状试样。经打

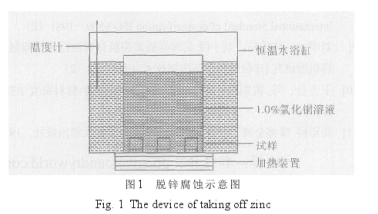

磨、抛光, 使外貌平滑、规则。脱锌侵蚀的试样要先镶样, 然后打磨、抛光。脱锌侵蚀实验接纳国际标准[8]在恒温水浴缸中举行。将试样笔直放入装有尺怀抱的1.0% Cu C12溶液的烧 杯 中(溶 液 量 与 试 样 面 积 成 正 比 , 每 平 方 厘 米240ml), 水浴温度为75 ℃, 侵蚀时间为24 h。试验装备如图1 所示。

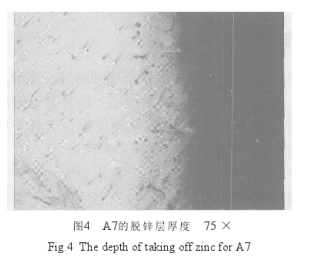

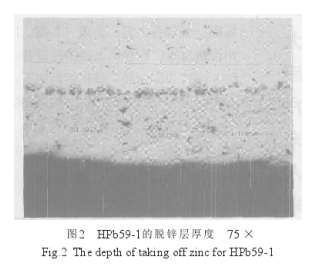

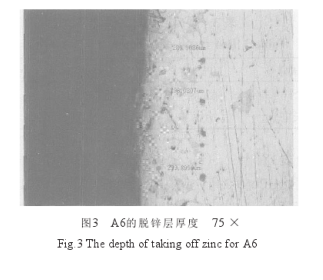

侵蚀完毕后, 取出试样, 洗濯、酒精洗濯、吹干,置于干燥器中。若干天后, 将试样从中心对称轴线处线切割开, 打磨平滑。在显微镜下测其侵蚀层厚度。选取易切削黄铜的部分试样与HPb59-1、H62试样举行较量, 在金相显微镜下放大100倍后测出各试样的侵蚀层厚度如图2、3、4、5所示。

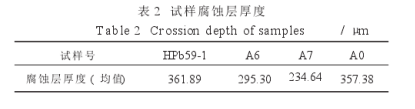

表2示出了图2- 图5易切削黄铜典范试样的侵蚀层厚度。由表看出: ( 1) HPb59-1的抗脱锌性能***差, 而试验所得易切削黄铜的抗脱锌性能普遍较好; ( 2)加
入铋和稀土的易切削黄铜中Zn的含量越高, 其脱锌层越厚。
2.3 硬度耐磨试验效果及剖析

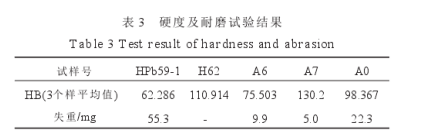

试样的制备: 硬度试验时将带编号的样品加工成直径Φ12 mm、高 ( h) 10 mm的柱状试样。而耐磨试样则加工成标准样20 mm×15 mm×12 mm。试样硬度在布氏硬度计 ( 压力=250 kg、压头直径5mm) 上丈量; 耐磨性丈量在耐磨试验机 ( 正压力75kg,转速400 r/min, 时间2 min) 上举行, 测试样的失重。本试验选取的部分试样的硬度试验效果见表3。
由表3看出: ( 1) 试验获得的易切削Bi黄铜试样的硬度比HPb59-1高, 约为铅黄铜的121%～201% , 耐磨 性 能 远 大 于HPb59-1, 磨 损 量 约 为 铅 黄 铜 的9%～40% ; ( 2) 易切削Bi黄铜试样随铜含量的增添耐磨性能提高。
3.作用机理剖析
( 1) 黄铜中的合金元素随侵蚀的举行逐渐向表层扩散, 形成新的合金化外貌膜层, 即合金元素改变了氧化亚铜膜的缺陷结构[10], 从而使铜合金有了更为完善的外貌�；つ�, 阻止Zn
的扩散和流失。
( 2) Pickering和Wagner[11]提出外貌的锌首先在侵蚀历程中阳极消融爆发双空位, 然后由于浓度梯度的影响, 双空位向合金内部扩散, 锌原子向外貌扩散,从而爆发锌的优先消融。铜中双空位在25 ℃时的扩散率为1.310-l2cm2/s; 单空位在25 ℃时的扩散率仅为3×10-l9cm2/s[11]。由于铋原子填充到双空位处, 阻碍了Zn的扩散通道。强化了该黄铜(Cu-Zn合金)的晶界, 使晶界的侵蚀敏感性大大降低, 从而使脱锌获得抑制, 耐蚀性获得提高。文献[10]提出, 微量元素抑制脱锌多是通过抑制Zn扩散来实现的, 集中体现在两个方面: 一是加入形成�；つげ�, 由膜层阻止Zn的扩散和流失;另一方面是填充到双空位处阻碍Zn的扩散通道
( 3) 稀土的加入可以大大细化晶粒, 从而增大了晶界面, 为Zn的扩散增添了阻力。另一方面由于稀土元素的净化变质作用, 使稀土黄铜中杂质、气孔、松散等镌汰, 从而使硬度提高
( 4) 在磨损历程中, 由于铋弥散漫衍于基体中,形 成了理想的硬质点 ( Bi本 身 较 硬) 加 软 基 体 组 织( α+ β) , 在磨损历程中, 当软基体磨损后硬质点形成凸点, 支持着摩擦外貌, 从而大幅提高质料的耐磨性。硬质颗粒形态圆整, 有利于基体组织的较好团结, 阻止裂纹的形核和扩展。微量稀土元素的加入也能显着细 化 晶 粒 、 使α相 分 布 均 匀 。 根 据 磨 损 机 制 剥 层 理论[12], 这些在摩擦磨损历程中有利于释放塑性变形爆发的应力, 缓慢裂纹的形核和扩展。
( 5) 本试验制得的易切削黄铜的切削性能和硬度、耐磨性能都优于古板的铅黄铜。
泉源：中国知网 作者：陈丙璇
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
