宣布时间：2021-06-25点击：2609
摘要: 文章先容了接纳上引带坯生产紫铜带历程中容易泛起的问题，并通过接纳一系列质量控制步伐，包管了带坯外貌结晶匀称，解决了带坯横断面公差不匀称的问题，消除了带材外貌颜色不匀称的问题。
要害词: 上引带坯; 紫铜带; 质量控制 中图分类号: TG339
文献标识码: B 文章编号: 1671 － 6795( 2017) 01 － 0030 － 03
现在紫铜带主要接纳古板的三段式加工工艺举行生产，即立式一连铸造 + 热轧 + 冷轧。该工艺优点是铸锭规格大、效率高、带坯组织致密，但装备投资大、流程长、制品率低、能耗高。因此，从上世纪 90 年月最先，海内部分厂家最先实验用上引方法生产带坯，后续接纳一连挤压 + 冷轧或直接冷轧方法生产紫铜带，从而降低装备投资、缩短生产流。经由近 30年的探索，海内接纳上引带坯生产紫铜带的手艺已日趋成熟，海内一些厂家可以用上引法生产宽幅、高纯无氧铜带，综合制品率达 80% 以上，个体厂家已生产出宽度约 1m 的高纯无氧铜带［1 － 5］。
虽然接纳上引带坯生产紫铜带具有流程短、投资少、能耗低等一系列优点，但在现实生产中极易泛起上引带坯横向公差超标、外貌结晶粗糙、外貌微裂纹、孔洞及冷轧历程中带材边部或中部裂纹、外貌颜色不匀称等问题。因此，剖析上述问题爆发的泉源，并接纳有针对性的解决步伐显得尤为主要。
1.上引带坯生产中的主要问题及缘故原由剖析
1.1带坯外貌结晶粗糙结晶线杂乱
在上引带坯生产紫铜带的恒久实践中，发明带坯外貌结晶粗糙、结晶线杂乱，从而导致带坯后续冷加工难题，冷轧后经常泛起外貌裂纹、裂边，甚至冷轧几个道次后直接断带。
经剖析，结晶器和石墨模具结构设计不对理导致带坯冷却不匀称，是造成上引带坯结晶线杂乱的直接缘故原由。带坯外貌结晶线杂乱批注内部结晶组织不匀称，***终导 致后续冷 加工难题 甚 至 带 材 表 面 产 生裂纹。
1.2 带坯横向公差超标
上引带坯初轧开坯历程中，经常泛起双方浪，经检查发明，主要是由于上引带坯横断面厚度不均、横向公差过大( ≥0． 5mm) 所引起。造成上引带坯横向公差大的缘故原由主要有: ( 1) 石墨模具的制造精度不敷;( 2) 石墨模具在高温下膨胀变形及烧损。
1.3 带坯冷轧后带材泛起外貌裂纹

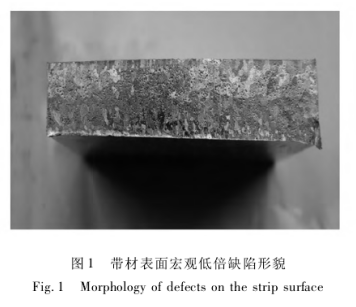

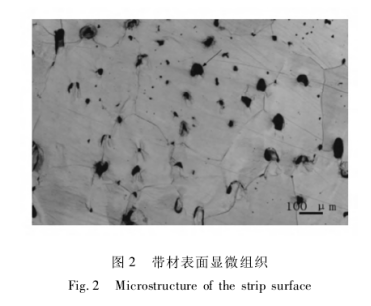

裂边在带材泛起冷加工裂纹及裂边处取样，对带材外貌裂纹、裂边情形划分举行宏观低倍剖析和金相显微镜下的高倍组织剖析，如图 1 和图 2 所示。从图 1 可以看出，带材外貌保存大宗笔直于轧制偏向的横裂，部分已裂开。从图 2 可以看出，试样内部保存大宗麋集的气孔及孔洞，且孔洞缺陷巨细纷歧，漫衍于晶体内部和晶界处。
因此，可以确定质料内部保存大宗的麋集气孔及孔洞缺陷造成质料塑性恶化，并导致加工变形历程中开裂。
1.4 冷轧历程中带材外貌颜色不均

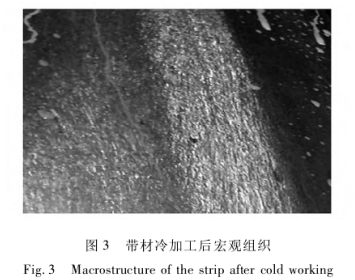

铜带变色源于铜的氧化反应，在铜带生产中，能引起氧化反应的因素许多，主要有大气情形因素( 温度、湿度、气体、灰尘等) 、生产工艺因素( 退火历程、酸洗历程、洗濯历程等) 等［6，7］。在上引带坯冷轧历程中，随着冷加工率增大，带材沿纵向泛起差别的明暗面，如图 3 所示。在宽厚较量大的情形下，带坯极易泛起内部组织松散及外貌细微裂纹，因此，对冷加工工艺提出了一定要求。古板的三段式加工，两次退火间的总加工率可达 90% 以上，然而对上引带坯来说，当中心总加工率大于 80% 时，退火后粗大的晶粒组织
会沿纵向延伸而使带材外貌泛起差别的阴晦色，且后续冷轧中无法消除。
2.质量控制步伐
2.1 带坯质量控制
( 1) 只管接纳优质电解铜，要求电解铜外貌无铜豆、铜绿等，将电解铜预热烘干后加入熔炼炉中熔化，接纳烘干后的木炭笼罩� ；�;
( 2) 优化上引连铸工艺参数，将熔炼炉温度控制在 1080℃ ～ 1110℃，保温炉温度控制在1150 ± 10℃，同时注重坚持温度与牵引速率的协调; 熔炼炉接纳煅烧木炭笼罩，厚度约 100 ～ 120mm; 带坯引出结晶器时，在带坯与结晶器内壁之间误差添加一定量石墨粉，避免铜液凝固历程中氧化，通过上述步伐，可以将带坯内部氧含量控制在较低水平;
( 3) 优化结晶器内部水路和石墨� ；つど杓�，接纳去离子水，减轻冷却水套内结垢，包管冷却水质，同时注重控制水压( 1． 5 ～ 2． 5bar) 和回水温度( 35℃ ～42℃ ) ，从而包管带坯冷却匀称、外貌结晶线平滑;
( 4) 通过添加微量稀土元素，细化晶粒，净化基体，可有用控制气泡、松散等组织缺陷的爆发。
2.2 带坯横向公差控制
( 1) 包管石墨模具的制造精度，模具入口处横向误差控制在 0． 2mm 以内，使用前接纳塞尺检测;
( 2) 在石墨模具底部加装石墨卡具，解决石墨模具在高温下的变形问题;
( 3) 对石墨模具举行高温抗氧化处置惩罚，提高模具的使用寿命，镌汰烧损。
2.3 带材外貌颜色不均的解决步伐
从影响紫铜带外貌颜色转变的缘故原由中剖析，刷新生产工艺是解决紫铜带外貌质量的要害。
( 1) 接纳毛刷和清水整理紫铜带外貌的杂质，轧制前用衬纸包裹紫铜带，避免外貌被划伤
。另外，应接纳全油轧制方法，刷新轧机除油装置，并放慢轧制速率，扫除紫铜带外貌残留的污染物;
( 2) 初轧开坯冷加工率抵达 80% 左右时，增添一次中心退火，使质料实现再结晶，以消除后续退火后冷轧历程中因晶粒粗大造成的带材外貌色泽纷歧致问题。在退火历程中要通过惰性气体举行� ；�，并增强紫铜带外貌的洗濯，来消除轧制和退火工序中，紫铜带外貌爆发的氧化物等，坚持高度的光洁度。
3.结论
( 1) 上引连铸带坯生产中泛起的主要问题有组织松散、气孔、外貌结晶杂乱及横向公差大等，其中组织松散、气孔、外貌结晶杂乱是造成后续冷轧时裂边、外貌裂纹和断带的基础缘故原由;
( 2) 木炭充分烘烤，且笼罩厚度控制在 100 ～120mm，保 温 炉 内 石 墨 粉 覆 盖 厚 度 控 制 在 80 ～100mm，可将上引带坯内部氧含量控制在较低水平;
(3) 接纳设计合理的结晶器和石墨� ；つ�，带坯冷却匀称，可包管带坯外貌结晶平滑;
( 4) 包管石墨模具的制造精度、在石墨模具底部加装石墨卡具，可有用解决上引带坯横向公差大和冷轧历程中双方浪的问题;
( 5) 上引带坯开坯冷加工率抵达 80% 左右时，增添一次中心退火，可消除后续退火后晶粒粗大带来的带材外貌颜色不匀称问题。
泉源：中国知网 作者：韩卫光
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
