宣布时间：2021-06-18点击：2749
摘要：海洋业的快速生长对海洋工程应用质料提出越来越高的要求 ，其中包括在船舶、一些发电厂和海水淡化等方面应用普遍的白铜。因其遭受恒久的海水冲洗侵蚀 ，若耐侵蚀性能没有抵达使用要求就会泛起侵蚀失效征象 ，从而造成重大损失。因此白铜以其优异的耐海水侵蚀（尤其优异冲洗侵蚀性能）和抗侵蚀疲劳性能 ，优良的冷、热加工工艺性能以及较高的抗拉强度、屈服强度等性能日益受到人们的关注。
要害词：白铜；因素；耐侵蚀性；应用
中图分类号：TG146.15文献标记码：A

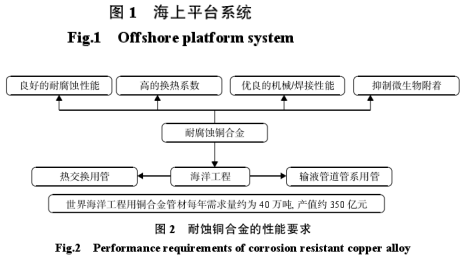

随着海洋业的生长 ，海水冷却系统选材从早期的TUP紫铜、铝黄铜、不锈钢 ，生长为现在耐海水侵蚀性能较好的铜镍合金。白铜以镍为主要元素 ，并含有少量的Fe ，Mn等元素可形成一连的α-单相固溶体 ，使其具有较好的延展性 ，攻击性和热稳固性。同时铜镍的无限固溶使其在后期的冷热加工中不会爆发相变 ，以是对合金的力学性能和耐侵蚀性能影响甚微。本文先容了差别白铜合金及其应用场合 ，并总结铜镍合金研究希望。图1为海上平台系统 ，图2为质料性能要求。
1.铜镍合金的分类

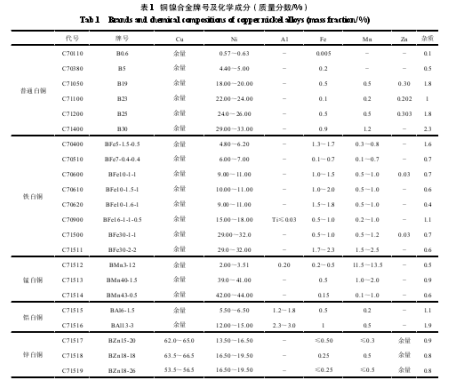

表1是白铜合金的牌号及元素组成 ，白铜可分为锰白铜、铁白铜、通俗白铜、铝白铜和锌白铜 ，由于其中的Ni元素含量的差别 ，使其性能有所差别 ，应用的场合也差别。由于其具有无可替换的耐侵蚀性能及诸多性能较古板合金优越 ，因此具有较大的应用潜力。
2.铜镍合金的性能及其应用
通俗白铜一样平常为结构铜镍合金 ，除了具有较高的耐侵蚀性能之外 ，在高温顺低温下有较好的综协力学性能 ，即塑性和韧性都较好 ，一样平常作为棒材或带材。同时 ，在通俗白铜的基础上添加一些微量合金元素如Fe ，Mn ，Zn和Al等 ，可抵达现实应用上的特殊性能要求 ，更好地知足工业需求。应用***普遍的铁白铜是BFe10-1-1（C70600）和
BFe30-1-1（C71500） ，当Ni的质量分数在30%和10%时 ，合金的钝化区间较宽 ，耐侵蚀性能***好。且该合金还具有超强的耐海水冲洗侵蚀性能 ，被称为“海洋工程合金” ，铜及铜合金在海洋工程领域的主要应用如表2所示。
BFe10-1-1和BFe30-1-1合金具有优异的耐海水冲洗侵蚀性能、高的传热系数、优良的力学/焊接性能、抑制海洋微生物附着等优点 ，被普遍用于船舶主、辅机的冷却水管、海上采油平台的消防管路、电厂的热交流器、滨海核电站凝汽器 ，海水淡化多级闪蒸装置的盐水加热器[2-4]。同时BFe30-1-1合金具备更高的强度 ，也应用于一些海洋装置的轴、紧固件、阀杆和凸缘等高强度结构件。耐海水冲洗侵蚀和耐砂蚀性能较好的BFe30-2-2合金的研制是为了应对东海水域海水含砂量大的问题[5]。BFe10-1-1
和BFe30-1-1合金管材硬态下的力学性能应知足：抗拉强度≥370MPa ，屈服强度≥150MPa ，伸长率≥18% ，维氏硬度≥85；耐蚀性能：侵蚀量（50℃ ，3.5%NaCl海水）≤0.025mm/a ，不允许有点蚀征象泛起。锰白铜(BMn3-12合金)的电阻系数适中、电阻温度系数小且较稳固 ，因其优异的电气性能 ，BMn3-12合金可以用来制作标准电阻和其他细密仪器仪表的电阻元件。随着时代生长 ，对仪器的细密度要求越来越高 ，以是对此合金的研究不可止步于改变合金因素和含量[6]。通过退火、水平挤压失效和拉拔工艺使BMn3-12合金具有特殊的共格孪晶界 ，可以在不影响质料导电性的情形下提高质料的强度。BMn40-1.5合金是比BMn3-12合金应用更早的电工铜镍合金 ，因其电阻温度系数较小 ，故耐热性较好 ，可在较宽的温度规模内使用。相比于BMn3-12合金 ，BMn40-1.5合金对铜的热电势较高 ，故适用作交流用的细密电阻、滑动电阻、启动、调理变压器及电阻应变计等[8]。铝白铜既有高的强度 ，也有优异的塑性和韧性。其中BAl13-3合金常用来制作较高强度的耐蚀件 ，BAl16-1.5合金用于制造具有主要用途的扁弹簧。恒久以来 ，为了提高铝白铜的使用性能 ，常加入少量的微量元素使铝白铜爆发强化基体 ，在坚持较高的强度的条件下拥有优异的导电性 ，以知足现实应用要求。由于铝白铜具有高强度、高导电性能及优异的耐磨性能 ，可做引线框架和耐磨件的潜在质料[9-11]。
锌白铜（BZn18-18BZn15-20合金）也被称作“德国银”[12]。由于锌白铜具有优异的抗拉强度、抗疲劳性能和抗侵蚀性能等优点 ，主要被用作元器件或晶体的外壳、医疗器械用具、修建用材和管乐器外壳等[13]。
3.铜镍合金性能需求
随着我国海洋船舶工业、海洋石油和自然气业、海洋矿业、海洋电力和海水淡化工业的快速生长 ，对证料的要求也越来越高[16]。其中铜镍合金管用较多 ，舰船用铜合金冷凝管恒久在高温、高压及侵蚀性很高的冷却介质-海水情形中事情。因此 ，仅仅产品的化学因素、力学性能、耐海水侵蚀性知足要求已不敷 ，还要严酷要求几何尺寸精度、工艺性能和内部组织等指标 ，同时还要求铜镍合金管具有较好的耐侵蚀性能、高传热系数、大口径、高精度 ，优良的机械焊接手艺 ，较好的抑制海洋微生物附着[17]等特征。现在海内由于加工装备问题 ，导致大口径的铜管合金还无法大批量生产 ，主要依赖外洋入口。因此大口径铜管生产难关仍需起劲攻破。
4.铜镍合金研究希望
4.1铜镍合金侵蚀机制

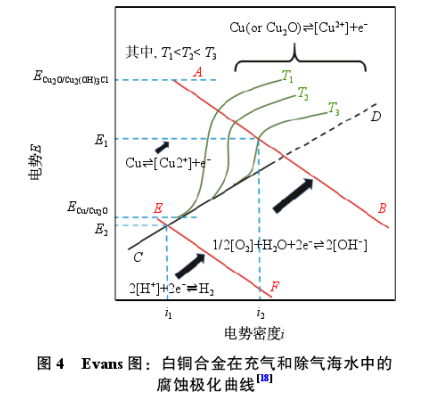

图4是白铜在含氧海水中侵蚀反应各个历程 ，图中的AB线是白铜在海水中的阴极反应历程 ，可体现为：
1/2[O2]+[H2O]+2e?=2[OH?]（1）
图4中的CD线是白铜在海水中不爆发钝化的阳极反应历程�？商逑治�
Cu=Cu++e?（2）
图4中T1 ，T2 ，T3
曲线是白铜在海水中爆发钝化的阳极反应历程。EF线是白铜由于缺氧而爆发析氢反应历程 ，因此在此历程中既不爆发钝化 ，也不形成侵蚀产品。
Cu(orCu2O)=Cu2++2e?（3）
2[Cu2+]+3[OH?]+[Cl?]=Cu2(OH)3Cl（4）
4.2铜镍合金耐侵蚀性研究
为知足海洋业质料使用性能要求 ，关于提高铜镍合金耐侵蚀性强人们做了大宗研究。邓楚一律[19]发明 ，加入稀土Ce的白铜的抗拉强度和伸长率都有所提高 ，晶粒组织越发致密 ，并且加入稀土Ce可以改善合金在含硫的介质中的典范的脱镍侵蚀倾向。Jiang等[20]研究了差别Fe含量对B10合金组织和性能的影响 ，发明随着Fe含量的增添耐侵蚀性能泛起先增大后减小的趋势 ，但并没有对其中的耐侵蚀机理做进一步的研究。北京有色金属研究院的
张嘉凝[21]通过控制Fe/Mn比例以找到提高B10耐侵蚀性能的***佳合金配比 ，研究发明当Fe/Mn=3:2时 ，此时合金的耐侵蚀性能***好。中国科学院的Ma等[22]发明 ，接纳固溶+冷轧变形+再结晶退火工艺可以使晶界和孪晶界数目增多 ，从而可以获得耐侵蚀性能较好的合金。
5.结论
本文主要以铜镍合金为切入点 ，叙述了差别铜镍合金的化学因素及其应用场合 ，先容了海内外***的铜冷凝管生产工厂 ，海内海洋系统管路用铜镍合金管的性能需求和铜镍合金生长的未来趋势 ，总结了铜镍合金主要研究希望 ，现在主要从加入微量稀土元素、加入差别含量
Fe元素、改变基体合金元素的配比和晶界工程等方面来提高铜镍合金的耐蚀性。
泉源：中国知网 作者：陆菁
免责声明：本站部分图片和文字泉源于网络网络整理 ，仅供学习交流 ，版权归原作者所有 ，并不代表我站看法。本站将不肩负任何执法责任 ，若是有侵占到您的权力 ，请实时联系ag官方电子平台删除。
