摘 要: 本文先容了一连挤压手艺在无氧铜带生产中的应用 ，该手艺生产的无氧铜带不但具有优异的力学性( Cu + Ag≥99． 99% ，氧含量≤5ppm ，电导率≥101% IACS) ; 并且生产流程短、生产效率高、成材率高、交货期短。
要害词: 一连挤压; 无氧铜带
中图分类号: TG372 文献标识码: A 文章编号: 1671 － 6795( 2011) 04 － 0029 － 02
无氧铜带属于手艺含量高 ，具有高纯、高导、低氧含量等特殊性能的质料 ，普遍应用于电力、电器、电子、通讯等行业中 ，用于制造真空电子管、盘算机、微型散热器、柔性印刷电路板、毗连器、同轴射频电缆、光伏焊带铜基材、干式 变压 器绕 组 等 高 端 产 品 组件［1．2］。随着全球经济向节能降耗及环保偏向生长的趋势 ，对无氧铜带的需求量一直增添 ，其优良的产品性能对无氧铜带的加工难度提出了较高的要求 ，特殊是大长度、高精度、高外貌质量的带材加工 ，更是需要先进的加工工艺和装备来包管。

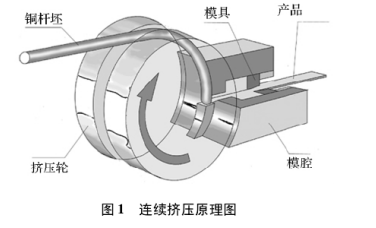

一连挤压手艺的事情原理如图 1 所示［3］: 模腔位于挤压轮侧面 ，坯料在旋转挤压轮的发动下进入挤压腔内 ，在轮槽摩擦力的作用下 ，坯料温度升高、压力加大 ，抵达一定值后便从�？字屑烦� ，形成产品。产品的尺寸与形状取决于模具 ，只需替换模具即可生产出差别规格的产品。
1. 生产工艺
一连挤压手艺制造无氧铜带的工艺流程如下:上引连铸无氧铜杆—一连挤压铜带坯料—多道次轧制—制品退火—纵剪分切———包装入库一连挤压手艺制造无氧铜带的要害工艺控制是上引连铸无氧铜杆和一连挤压铜带坯料两个方面。
1.1 上引连铸无氧铜杆
选用高纯电解铜为质料 ，将电解铜预热烘干后举行熔化 ，结晶器水压 2 ～ 4MPa ，结晶器出水温度 35℃～ 50℃ ，铜液温度 1150℃ ± 10℃ 。铜液外貌笼罩经由烘干的木炭和石墨鳞片 ，使用在线精炼手艺 ，确保无氧铜杆的高品质 ，其 Cu + Ag ≥99． 99% ，氧含量 ≤5ppm ，电导率≥101% IACS。上引无氧铜杆的直径为Ф20 ～ Ф30mm。
1.2 一连挤压铜带坯料
Ф20 ～ Ф30mm 无氧铜杆经由矫直 ，送入压实轮与挤压轮之间 ，挤压轮槽内的铜杆在摩擦力的作用下被一连送入挤压腔 ，坯料在腔体挡料块前面沿圆周运动 ，经由摩擦剪切变形区、镦粗变形区、粘着区、直角弯曲挤压区等区域 ，***后进入腔体通过模具挤出铜带坯料。铜带坯料挤出模具后经由真空防氧化管及水槽冷却、吹干至 20℃ ～ 30℃卷取。一连挤压机转速为3 ～ 10r / min ，靴座压紧压力 30 ～ 40MPa ，铜带坯料挤出速率为 3 ～ 15m/min ，
生产铜带坯料规格 320 × 15mm。
2.手艺优势
2.1 无氧铜带古板制造工艺
古板的无氧铜带生产工艺主要由以下两种:熔炼—水平连铸—铣面—粗轧—中轧—退火
—精轧—制品退火—洗濯钝化—分切—包装入库;熔 炼—半 连 续 铸 造—加 热—热 轧—铣 面—粗轧—中轧—退火—精轧—制品退火—洗濯钝化—分切—包装入库。这两种要领简称为水平连铸—冷轧法和半一连铸造—热轧法。
水平连铸—冷轧法因投资少、工艺流程较短、产品率较高而受到重视 ，可是这种要领所有接纳冷加工 ，其产品不可完全消除铸态组织的缺陷 ，并且由于其熔炼工艺的局限性 ，其含氧量不稳固 ，很难知足高纯高导无氧铜带的要求。
半一连铸造—热轧法接纳热加工 ，使金属在完全再结晶条件下举行塑性变形 ，在此历程中由于大加工率且再结晶充分举行 ，可使铸态组织中的缩孔、松散、气泡等缺陷能够获得压密或者焊合; 可使晶粒细化 ，显著改善组织和性能。可是 ，热轧需要加热 ，工艺较重大 ，资金投入大 ，能耗高 ，生产本钱较高。
2．2 一连挤压手艺制造无氧铜带的手艺优势
针对无氧铜带古板生产工艺的缺乏 ，一连挤压法生产无氧铜带具有以下优势:
① 一连挤压时虽然杆坯不加热 ，但在挤压伦凹槽内摩擦力的作用下 ，其变形温度抵达 6
00C 以上 ，在高温高压作用下 ，挤压制品晶粒细小 ，组织致密 ，综合性能优越 ，质量高;② 一连挤压手艺将压力加工中无用的摩擦力变为金属变形的驱动力和加热源 ，杆坯无需加热;
③ 一连挤压整个历程都在密闭的真空状态下举行 ，带坯挤压出模后经防氧化管直接进入冷却槽冷却 ，外貌光洁 ，无氧化皮爆发 ，无需铣面 ，产品的成材率可抵达 75% 左右;
④ 一连挤压手艺生产的无氧铜带接纳上引无氧铜杆为质料 ，上引无氧铜杆的纯度及氧含量更容易控制 ，可以抵达 TU0 无氧铜带的要求( Cu + Ag ≥99．99% ，氧含量≤5ppm ，电导率≥101% IACS) 。无氧铜带剖析测试效果见表 1 ，金相组织见图 2;
⑤ 交货期短 ，生产周期 7 天左右。一连挤压手艺生产无氧铜带使整个工艺流程缩短 ，不来临低了整个铜板带生产线的运营本钱 ，并且对企业节能减排、绿色制造目的的实现孝顺重大。
3.应用
一连挤压手艺生产无氧铜带不但具有热轧法优异的力学性能 ，还具有高纯、高导、低氧含量( Cu + Ag≥99． 99% ，氧含量≤5ppm ，电导率≥101% IACS) 等优点 ，可普遍应用于电力、电器、电子、通讯等行业高端产品组件的制作 ，如光伏铜带、同轴射频电缆、变压器铜带、电子冲压件、贵金属复合带、盘算机微型散热器、柔性印刷电路板等。
4.结论
一连挤压手艺生产的无氧铜带不但组织致密、晶粒细小、力学性能优异、质量高 ，并且具有高纯、高导、低氧含量( Cu + Ag≥99． 99% ，氧含量≤5ppm ，电导率≥101% IACS) 等优点。该手艺生产流程短、效率高、产品成材率高、交货期短。在电力、电子、电器、通讯等行业普遍用来制作光伏铜带、同轴视频电缆、变压器铜带、电子冲压件、贵金属复合带、盘算机微型散热器、柔性印刷电路板等高端产品。
泉源：中国知网 作者：骆越峰
