宣布时间：2021-05-18点击：6805
摘要: 团结一连挤压工艺制订 Gleeble －1500 热压缩试验计划，测定 H62 黄铜合金流变应力，接纳 Arrhenius 方程的指数形式形貌 H62 黄铜的本构关系，绘制 H62 黄铜合金的热加工图，展望 H62 黄铜合金在一连挤压历程中的功率耗散因子 η 和组织的漫衍，以及塑性失稳区的位置，确定 H62 黄铜合金的***佳热变形参数为应变速率为 0.01s－ 1，温度为 400 ～ 500℃ 。
要害词: 金属质料; 黄铜合金; 一连挤压; 热加工图; 本构关系; 流变应力
中图分类号: TG146 11; TG113 25 文献标识码: A 文章编号: 1001 －0211( 2010) 02 －0007
金属热变形流变应力是质料在高温下的基天性能之一，它不但受变形温度、变形水平、应变速率和合金化学因素的影响，也是变形体内部显微组织演变的综合反应。无论在制订合理的热加工工艺方面，照旧在以塑性有限元为代表的现代塑性加工力学中，其准确的流变应力数值或表达式是提高理论盘算精度的要害。为此，海内外近些年来在这方面的研究十分活跃。
然而关于 H62 黄铜合金流变应力的研究报道甚少。接纳 Gleeble － 1500 热模拟机，团结一连挤压工艺，制订工艺计划。在变形温度为 100 ～ 800℃ 和应变速率为 0.01 ～ 1s－ 1的变形条件下，对 H62 黄铜合金举行了等温热压缩实验，通过对黄铜合金热压缩变形流变应力与变形水平、应变速率以及变形温度之间的关系剖析，建设本构方程及热加工图，为合理制订黄铜合金热变形工艺提供参考，以及为有限元数值模拟进一步剖析提供准确数据或数学模子。
1.流变应力曲线剖析

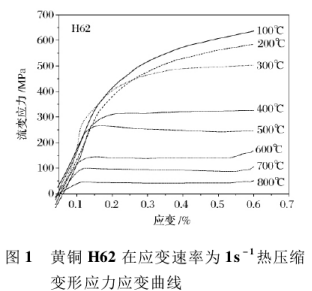

一连挤压历程中挤压轮转速一样平常为 6r/min ～10r / min，在 1s－ 1数目级上，以是团结一连挤压工艺，剖析其应变速率为 1s－ 1的流变应力曲线如图 1 所示。
效果批注，H62黄铜在400℃ 以上、流变应力泛起了波峰，此后又呈直线。从图 1 还可以看出，峰值应力对应的应变随温度的升高而一直减小。真应力－ 真应变曲线大致可以分为三个阶段。***阶段变形量较小时，随着应变的逐步增添，位错密度也增添，位错消逝速率也随之增大。反应在真应力真应变曲线上是随着变形量加大，加工硬化速率削弱，可是在***阶段总的趋向照旧加工硬化凌驾动态软化，因此随着变形量的增添，变形应力照旧一直增添的。第二阶段当应变量凌驾一定值后，应力下降，批注质料在该温度下已经爆发了动态再结晶，动态再结晶的爆发与生长使更多的位错消逝，质料的变形应力很快下降。第三阶段，应变抵达一定的时间，应力与应变泛起出稳态流变的特征，由于流变应力在此条件维持一稳固值，加工硬化和动态再结晶软化抵达平衡［3］。

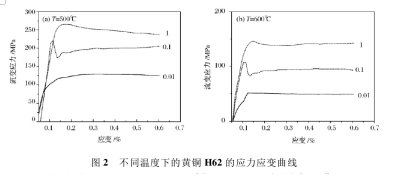

变形温度坚持稳固时，应变速率越低，稳态变形阶段的流变应力也越低。从图 2 可以看出，温度和应变速率是影响流变应力的主要因素。在统一温度下，质料的应力峰值随应变速率的增大而增大。一样平常以为，较低时质料中的贮存能较高，从而有利于质料在热变形历程中爆发动态再结晶［4］。在较高的应变速率下，塑性变形时单位应变的变形时间缩短，能爆发运动的位错的数目增添。同时由于动态回复、动态再结晶等提供的软化历程时间缩短，塑性变形不充分，导致流变应力的增大。在统一应变速率下，温度越高，原子的热激活能的作用越大，原子振动增强，原子间的临界切应力削弱，别的动态回复、动态再结晶引起的软化水平也随着温度的升高而增大，从而导致应力峰值的降低［5］，并且随着温度升高，变形速率越小，动态再结晶的临界应变值 ε 变小，即体现质料在高温下动态再结晶很快爆发［6］。
2.本构方程
H62黄铜合金在变形历程中对变形温度和应变速率都很敏感，研究批注［7］，z 与 σ 之间听从关系式( 1) ，式中: z 为 Zener-Hollomon 参数，z = ε′·exp( Q/RT) ; A 和 а 为质料常数或应变的函数; Q 为变形激活能，k·J·mol－ 1; σ 为流动应力，MPa; ε′为应变速
率，s－ 1。式 ( 1) 可以体现为 z = A′σn 和 z = Aexp( βσ) ，由 Zener-Hollomon 参数的界说，ε′可划分体现为式( 2) ～ 式( 4) 。
z = A1［sinh( аσ) ］n( 1)
ε′ = A1［sinh( аσ) ］nexp( -Q / RT) ( 2)
ε′ = g Ag′σnexp( -Q / RT) ( 3)
ε′ = Aexp( βσ) exp( -Q / RT) ( 4)
在回归 H62 合金本构方程时，首先划分以 lnσ和 lnε′及 σ 和 ln( ′为坐标作图，再用***小二乘法线性回归，依据式( 3) 和式( 4) ，划分对两式双方取对数，再将 H62 合金的热压缩试验数据代入可以获得lnε′-lnσ 图及 lnε′-σ 图的斜率，划分近似体现 n 和β。再将 а 和 n 的值代入式( 5) ，式( 5) 由式( 2) 双方取对 数 而 得，得 到 该 合 金 的变 形 激 活 能 Q =214 644k J / mol，代入 Zener-Hollomon 参数得式( 6 ) 。再将差别变形温度下 H62 黄铜合金热变形时的应变速率代入( 6) 式获得差别的 z 值，再与对应的峰值应力一起代入式( 7) 、式( 8) 和式( 9) ，用***小二乘法线性回归，获得 lnz-ln［sinh( аσ) ］关系、lnz-lnσ 关系和 lnz-σ 关系的相关系数划分为 0.98148，0.98421和 0.96619，另外将所获得的 n 和 β 值与前面所获得的 n 和 β 值相较量，效果批注 z 参数的对数和峰值应力关系较好地知足线性关系，即 H62 黄铜合金高温变形时的流变应力方程遵从Zener-Hollomon 参数的指数函数形式，从而 H62 黄铜合金高温变形时的应变速率 ε′，流变应力 σ 和温度 T 之间的关系可用式( 3) 形貌［8］，则热激活能 Q 由式( 10) 求得。
Q = R{ γln［sinh( аσ) ］/ ( 1 / T) }ε′·{ ln( ′ / ln［sinh( аσ) ］}T( 5)
z = ε′·exp( 214 644 / RT) ( 6)
lnz = ln A′ + nln［sinh( аσ) ］ ( 7)
lnz = ln A′ + nlnσ ( 8)
lnz = ln A′ + βσ ( 9)
Q = ［lnσ / ( 1 / T) ］ε′·［lnε′ / lnσ］T·R( 10)
将求得的 A，n 和 Q 等质料参数值代入( 3) 式，得 H62 黄铜合金热压缩变形时的流变应力方程式( 11) 。
ε′ = e－ 9 7σ7 95exp( － 215517 / RT) ( 11)
3.热加工图理论
动态质料模子以为质料的热变形历程是一个能量耗散系统。外界输入的能量 p( 公式( 12) ) 可分为两部分，即耗散量( G) 和耗散协量( J) 。其中耗散量 G 为质料爆发塑性变形所耗散的能量，绝大部分转化为热能，小部分以晶体缺陷的形式贮存，而耗散协量 J 为质料在变形历程中爆发组织演变所耗散的能量［9］。在一定的应变和温度条件下，这两种能量转变 的 比 值 为 应 变 速 率 敏 感 因 子 m，见 公 式( 13)［10］。
p = σε′ = G + J = ∫ σ·d( ′ + ( ε′·dσ ( 12)
m = d J / d G = ［( logσ) / ( logε′) ］ε，T ( 13)
当 m = 1 时，质料的热变形历程为理想线性耗散系统，耗散协量 J 取***大值( Jmax= σε′ /2 ) 。功率耗散因子 η( η = J /Jmax) 为质料在变形历程中组织演变所耗散的能量与理想线性耗散能量的比值［11］，表达式为式( 14) 和式( 15) 。
η = ( p-G) / Jmax= 2-2G / ( σε′) ( 14)
G = ∫ σ · dε′ ( ε′ = 0 ～ ε′min) + ( σ·dε′( ε′ =ε′min～ ε′) = ［
σε′ / ( m + 1) ］ε′ = ε′min+ ( σ·dε′( ε′= ε′min～ ε′) ( 15)
一样平常 物 理 模 拟 实 验 中 应 变 速 率 通 常 ε′ ≥0.001s－ 1，因此可取 ε′ = 0001s－ 1。当质料的本构关系知足 σ = Kε′时，功率耗散因子 η 可表达为公式( 16) 。功率耗散因子 η 随变形温度和应变速率的转变组成了功率耗散图。由于塑性成形历程中种种损伤历程和冶金转变历程都要耗散能量，因此借助金相视察和功率耗散图可以剖析差别区域的变形机理［9 － 11］。
η = J / Jmax= 2m / ( m + 1) ( 16)

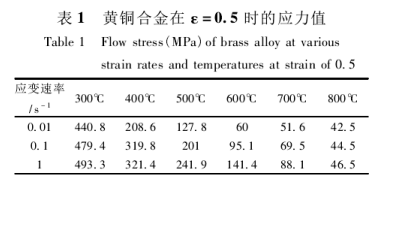

Prasad 失稳判断准则的形貌如式 ( 17 ) 所示。H62 黄铜合金在 5 种温度及 3 种应变速率下，真应变为 0.5 时应力值列于表 l。表 l 数据显示，接纳 3次样条函数拟合流变应力 logσ 与 logε′的函数关系，凭证公式( 13) 盘算出应变速率敏感指数 m，再用公式 ( 16) 盘算可得出耗散效率因子 η。使用Matlab软件在由 T 和 logε′所组成的平面内绘制出等功率耗散效率因子 η 的轮廓曲线再凭证式( 17) 给出的在加工图中流变失稳的判据标准，可以得出在差别变形温度下 ξ( ε) 的区域，该区域内变形将泛起流变失稳［12 － 14］。H62黄铜合金的热加工图见图 3。
ξ( ε′) = log［m / ( m + 1) ］/ ( logε′) + m < 0( 17)

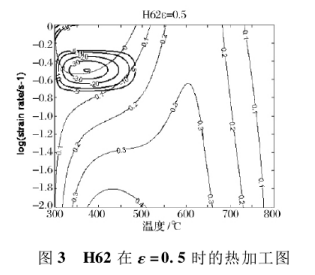

由图 3 可以看出，变形温度及应变速率差别，合金的动态能量消耗行为显着差别。随着变形温度的升高及应变速率的降低，η 值显着增添，即合金的动态能 量 消 耗 能 力 增 强，H62 在 变 形 温 度 400 ～500℃ 、应变速率为 0. 01s－ 1时，能量耗散因子抵达峰值，约为 40% 。在 350 ～ 650℃能量耗散因子泛起一个等高平台，约为 30% 。凭证曲线视察这个区域可能是爆发动态再结晶的区域，此时的动态再结晶软化作用有利于合金的匀称性变形。在这个区域举行热加工，能够获得无缺陷和优异的力学性能［15］。其典范温度的金相组织如图 4 所示，凭证组织视察的效果可以确定出热加工中的完全再结晶区 400 600℃ 。
图 3 中粗实线为流变失稳图中级数( Level) 为负值的区域，为凭证Prasad 失稳准则盘算获得的流变失稳区，在失稳图中，当失稳判据为负数时，体现该区域流变不稳固。
当这个负的失稳判据绝对值越大时，体现流变不稳固的可能性越大。为了清静起见，制订热加工工艺时，应该阻止失稳区域［10］�？梢钥闯� H62 合金在低于 500℃ 应变速率为0.1 ～ 1 区域爆发流变失稳，凭证组织视察会容易爆发晶界开裂［16］，制订热加工参数时应阻止这些加工条件，由 H62 的热加工图可知，H62 合金在 400 ～500℃ ，应变速率为 0.0 01s－ 1时，耗散因子值***大，较量相宜在此条件下举行热加工。
4.结论
用 Arrhenius 方程的指数 形 式 能较 好 的 描 述H62黄铜合金高温变形时的流变应力行为。用热加工图理论剖析质料的高温变形行为能准确直观地反应出质料在差别变形条件下的组织演变纪律。团结曲线、金相组织视察得出 H62***佳热变形参数为应变速率为 0. 01s－ 1，变形温度为 400 ～ 500℃。
泉源：中国知网 作者：王延辉
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
