摘要：使用上引连铸生产线，举行新能源电动汽车充电桩用易切削高导碲铜合金的铸杆生产工业试验，对合金的熔炼与上引铸造工艺手艺举行探索和优化，探索了出碲铜合金的大气熔炼与铸造手艺的相关工艺，效果批注优化后的熔炼和上引工艺可稳固铜液中合金因素，实现含Te量0.3%~0.7 %Cu-Te合金的上引法连铸坯杆。
要害词：新能源电动汽车充电桩；用易切削高导碲铜合金；上引连铸；一连熔炼与铸造工艺；工业试验
中图分类号：TG249 文章编号：1009-3842（2021）01-0019-03
1.小序
高导碲铜合金具有优良的导电、导热性能，抗侵蚀性、电弧性能优越特点，海内现有生产要领接纳半一连铸锭+热挤压+拉拔举行生产，该生产工艺生产效率和制品率低，不可提供一连长度的坯料，无法顺应现今新能源汽车和充电桩工业的自动化生产需要。使用上引连铸要领，先后举行三次碲铜合金工业试验，乐成研制出一连长碲铜合金铸杆，本文主要是对三次工业试验举行手艺总结，希望能为上引规则�；诤辖鸶颂峁┟蟮氖导睦�。
2.碲铜合金生产使用新趋势
高导碲铜合金具有优良的导电、导热性能，抗侵蚀性、电弧性能优越等特点，是高导细密接插件的理想质料，在新能源汽车充电桩领域将有辽阔的应用远景。然而现在，海内现有的充电桩主要使用黄铜，而黄铜导电率低导致充电时间长。另一方面，碲铜合金是一款有着60年历史的很古老的合金，到现在为止，由于应用需求、质料和生产本钱等因素，却没有获得普遍的应用，故而市场上的易切削铜合金主要由铅黄铜及无铅黄铜（导电率在20%IACS左右）占有市场。因此，海内外大型铜加工企业险些没有研究和大规模生产碲铜合金的实绩。海内碲铜合金棒线材主要由一些小型的铜加工厂接纳半一连铸锭+热挤压+拉拔举行生产，该生产工艺流程较为重大，能耗高，投资大，建设周期长，生产效率和制品率低，无法实现一连化生产［1］，不可知足现今新能源汽车和充电桩工业的自动化生产需要。
3.试验研究
3.1试验的主要内容
针对碲铜合金的熔炼特征，本试验着重控制碲成份匀称的要害手艺及工艺装备研制。碲金属腾贵且易挥发，在熔化历程中，开发奇异的碲金属加料装置及搅拌装置，确保碲在铜液中的含量匀称；同时在铸造历程中，设计氮气�；ぷ爸蔑蕴诘幕臃⒂�。同时优化上引连铸工艺，完成碲铜的一连铸杆。上引连铸的主要特点是可直接从熔融的铜液中制取一连的铜棒，可有用阻止古板的铁模铸造工艺的上述弱点，上引连铸法虽然在纯铜类获得应用，但在铜合金特殊是碲铜合金上的使用，海内外尚属***。
3.2试验重点解决的手艺难题
熔炼和铸造工艺：Te比Cu轻、容易氧化、并且挥发温度不到1000℃（988℃），能在空气中燃烧，生产TeO2［2］。怎样添加Te确保Te的烧损能获得控制；合金的吸气性强，怎样确保熔炼、铸造历程中熔体不吸气，包管铸锭内部无气孔、松散等缺陷，确保棒材没有起皮、分层等缺陷。
4.工业试验历程
4.1上引连铸法碲铜合金工业试验的基本工艺流程

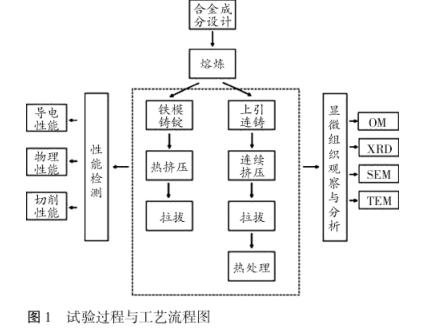

凭证公司对充电桩用碲铜合金棒的总体工艺计划，本研究通过 “上引连铸+一连挤压+冷变形”要领，来获得Cu-Te合金棒材。并对合金举行变形和热处置惩罚，剖析Te元素含量、形变和热处置惩罚等因素对合金组织和性能的影响。试验的手艺蹊径和主要要领如图 1所示在本文中主要对熔铸历程举行总结叙述。
本试验研究通过“上引连铸+一连挤压” 制备差别因素的碲铜合金，完善一连上引和一连挤压制备碲铜合金中各项工艺参数，确定Te元素所加入的合理因素含量。本工艺手艺蹊径加入古板法做比照。试验的手艺蹊径和主要要领如图1所示［4］。
4.2上引连铸法碲铜合金工业试验
试验接纳年生产能力8000 t的上海清浦豪申公司上引熔铸机组，装备主要手艺参数为：上引速率：600~800mm/min，h)，熔铜速率：1200kg/h，收线成圈规格：φ700mm×φ1500mm c)，铸杆直径：φ18mm。如图2所示为工业试验现场。
4.2.1主要接纳的试验参数

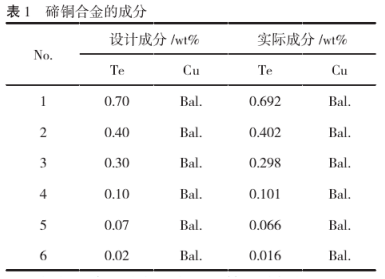

（1）碲铜合金成份的设计。为了优化碲铜合金的上引工艺，获得合理的工艺参数，研究设计了6组差别因素的碲铜合金，通过差别工艺参数下制备的碲铜合金铸杆情形，优化了较佳工艺参数。其盘算因素和实测因素如表1所示，从实测效果看，接纳合理的工艺手艺，在上引生产装备中可以包管碲元素的稳固。
（2）按合金成份举行上引铸造碲铜杆试验。对设计的六组差别因素碲铜合金举行了上引连铸试验，合理的上引参数能包管一连上引，并且获得外貌质量较好、性能优异的碲铜合金。试验以高纯铜（GB/T467-2010）和铜碲中心合金为质料，一连制备出Ф12.5 mm的碲铜合金杆坯。

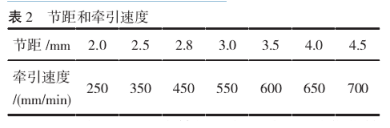

（3）按差别的节距举行上引铸造碲铜杆试验。现在制备碲铜合金的上引工艺尚不可熟，无履历可借鉴，为了优化其工艺，获得工艺参数，故本项目研究了在上引连铸历程中，针对差别因素的碲铜合金设计了差别的牵引参数和节距，如表2所示，7个差别的节距和7个差别的牵引速率。6组差别因素的碲铜合金划分在各个节距下使用差别的牵引速率来制备，视察铸杆的质量。
4.2.2 差别节距和速率铸杆的外貌质量试验优化效果

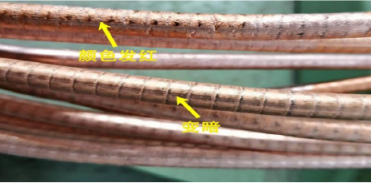

凭证前期研究结论，为了提高生产效率，节距和牵引速率的选取原则是在能一连生产出高质量的碲铜合金的条件下，节距和牵引速率越大越好。以Cu-0.7Te合金为例，首先牢靠节距为2.0 mm，实验8组差别的牵引速率，确定在该节距下***佳的牵引速率。然后依次在节距为2.5 mm、2.8 mm、3.0 mm、3.5mm、4.0 mm和4.5 mm下，使用差别的牵引速率，来确定***佳的工艺参数。若是节距和牵引速度过大，会导致结晶器内循环冷却水冷却强度过低，容易造成上引杆外貌氧化、颜色发红、发暗，如图3所示。
在一定的冷却强度以及合理的引铸温度下，接纳差别的节距、配合合理的牵引速率，正是体现了对结晶器内凝固前沿加大冷却强度的步伐。试验批注，碲铜合金的上引工艺中，对冷却强度这一参数尤为敏感。
4.2.3 差别的“节间”与“节上”铸杆的微观组织

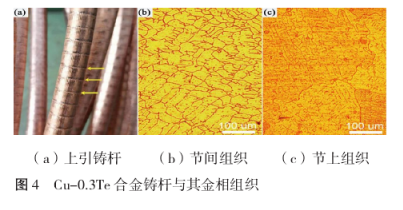

为了进一步视察上引连铸状态下的碲铜合金组织，尤其是相识碲元素的漫衍情形，对铸杆举行微观组织视察。别的，由于Cu-Te合金上引制备出来的坯料，每个节距之间能看到较为显着的痕迹，如图4 （a）黄色箭头处，而Te元素铜中容易爆发偏析，故选取Te含量较高的Cu-0.3Te合金铸杆，在铸杆的“节”间与“节”上划分取样，举行金相组织视察，如图4（b）和图4 （c）所示。从图中可见节上组织比节间组织保存更多的玄色颗粒，推测其可能是Te冷却结晶时，容易在节上偏聚，使得节距之间能看到较为显着的痕迹［5］
4.2.4 高导碲铜合金杆上引连铸参数

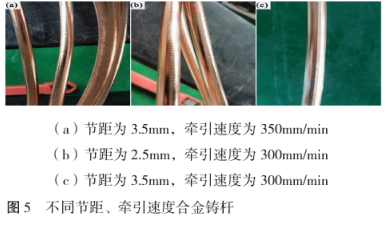

经由多次试验，Te含量在0.3%~0.7%的碲铜合金杆，节距控制在2.0~2.5mm，牵引速率控制在250~300 mm/min；Te含量在0.1%~0.3%的碲铜合金杆，节距控制在2.5~3.0mm，牵引速率控制在350~450 mm/min之间；Te含量在0.02%~0.1%的碲铜合金杆，节距控制在3.0~4.0 mm，牵引速率控制在550~650mm/min之间，能一连一直的制备出性能优异的碲铜合金上引铸杆。如图5所示为：Te含量为0.30%，差别节距和差别牵引速率的碲铜合金（0.3%Te）铸杆［6］。
5.小结
（1）接纳合适的熔铸工艺，可实现差别因素碲铜合金的一连上引，为下一步一连挤压提供及格的一连坯料，提供了碲铜合金制备新工艺；
（2）碲铜合金上引对冷却强度和这一参数尤为敏感，对牵引节距需要着重控制。
泉源：中国知网 作者：魏安祥
