在新能源电池pack中，我们经�；崴剂渴褂猛懦性卣憾Φ缌鞯氖淙牖蚴涑�，而铜排的设计基础都是围绕着知足PACK的的能量输入及输出的前期下举行的。
在初中物理，我们就学习过欧姆定律，从这点来看，任何的导线在承载电流的时间，一定面临着导体自己的电阻与电流相互影响导致的温度问题，温度可能会很高，几百℃，可是在这样的高温情形中，整个系统的绝缘、耐温等设计都能知足需求吗？能够正常事情吗？允许一定是不可的，由于系统的所有质料都选用高温质料，那是不现实的，即便设计出来了，也是高本钱的，不切合市场的纪律。
既然云云，那么我们的铜排的设计，首先要搞定清晰的***个问题是，整个动力的载流巨细。在PACK的充放电的参数中，有两个参数是我们必需思量的，***个是一连充放电的***大电流，第二个参数是充放电的峰值电流巨细及一连时间。
这个问题显而易见，我们设计一定是要知足上诉的功效参数举行设计盘算的，可是不是知足了这两个参数我们就可以定心大胆的说搞定了，我们还需要进一步思索的是知足这个功效参数下，周围情形是怎么样的，相互之间有没有影响。
接下来，举个简朴的例子，为各人举行看法性的先容。
假设我们的电池包一连充放电的电流***大为200A，峰值电流为600A,15s。
凭证GB7251.1表11中的推荐表格，截面积95mm2，额定载流为200-225A，参考这个标准，铜排的截面积需大于95mm2，故铜排设计为40*2.5，即100mm2。由额定的电流情形选定的铜排规格，我们再去验证峰值电流的情形：
凭证GB3906-1991，附录F中公式：S=（I/a）(t/△θ)1/2来确定母线的***小截面。S=I/a*√(t/△θ)=600/13*√（15/180）=13.3mm2
I是额定短时耐受电流；a是材质系数，铜为 13，铝为8.5；
t是额定短路一连时间；△θ是温升（K）
上诉的盘算，我们可以得出结论，在额定电流知足的情形下，峰值电流是完全可以知足要求的。
到这一步，应该是可以最后了，这些理论盘算，看上去很充分，可是照旧不扎实，由于不知道在现实的温度情形是怎么样？是否是我们想要的效果，不得而知。要想知道，一种是做试验，另外一种即是仿真。下面我们照旧举行一个起源的仿真剖析。
我们把铜排的规格长宽厚，划分定为250*40*2.5（mm）。
由公式R＝ρL/S ，我们盘算铜排的电阻R=1.75×10-8X0.25/（100X10-6）=0.00004375Ω；由额定电流200A，盘算消耗功率P=I?R=1.75W。
使用流体仿真软件，我们将额定电流下的功率，输入到仿真软件中，其中流体为静止关闭的25℃的空气，我们获得铜排外貌的温度约32.55℃，如下图一；别的周围的空气受到辐射，温度将升高，如下图二。通过铜排自己的温度及周围的辐射温度，我们可以进一步剖析周围器件的影响。若是在铜排周围装置有对温度敏感的器件，这个时间我们就得进一步剖析其位置是否合适。
通过流体的三维仿真后，再举行一次系统参数仿真，我们获得下面曲线。

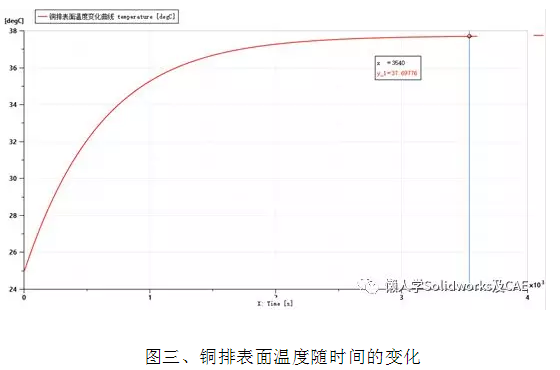

从转变的曲线，和流体剖析举行比照，一个温度是32.55℃，后一个是37.69℃。差别软件间的剖析及界线，可能导致温度有一定的误差，这个误差我们是可以不思量的，由于这个是仿真的效果，这个效果是需要与试验举行相互比照验证的，从而抵达理论与现实团结，通过一次试验矫正仿真的模子，抵达后续类似的案例的推广，从而降低试验本钱及周期，虽然其他的经济效益就未几说，不是本文主要的研究偏向。

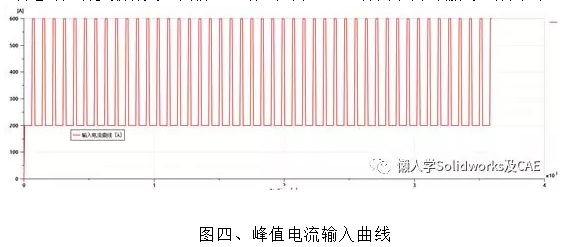

上文讲了额定电流下，铜排的外貌的温度转变，还没说峰值电流仿真的事情。上诉峰值电流的界线条件为600A，15S，这个着实不完全，缺少一个距离时间，这个距离时间与PACK放电的控制参数有关，我们这里暂时定为1min。获得下面的输入界线曲线。

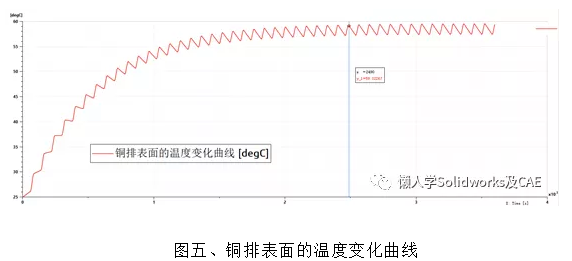

在系统参数仿真内里，我凭证这个参数举行设置，获得如下的铜排外貌的温度转变曲线。
凭证峰值电流攻击获得的铜排外貌的温度曲线，我们知道外貌温度转变的或许趋势，温度平衡的***大温度为59.1℃。这个效果与前面峰值电流盘算的截面积看上去差别很大。那是由于界线输入纷歧致，我们现实上峰值电流是在工况内里泛起的，我们更多应该是凭证极限工况举行剖析设计，知足峰值及额定电流的情形下，更多应该是思量工况下的累积温度的影响。
关于铜排的设计剖析，已经到尾端。简朴说一下，铜排的设计关于搭接接触电阻已经被忽略，这个问题照旧有点重大，后续有时机再分享�Ｉ杏�，***主要的就是，PACK内里的温度设计剖析是很主要的，恒久的高温情形对部分器件及电芯的寿命影响较大，以是设计对温度的剖析应该审慎。
