宣布时间：2020-12-23点击：4100
摘要:文章通过SEM、EDS等对H62铜带典范冲压起皮部位举行剖析;效果批注，炉衬中SiO2和硼砂笼罩剂进入熔体造成夹杂等缺陷，导致铜带在冲压折弯加工历程中爆发起皮开裂。通过对常用插套质料H62铜带生产和冲压加工历程中各个工序环节的剖析与确认，明确了影响铜带冲压起皮的可能因素，制订了H62铜带原质料的生产质量管控标准和来料磨练的参考标准要领，进一步包管插套产品的生产稳固性。
要害词:H62铜带;生产工艺;冲压起皮;折弯试验
H62黄铜是典范的α+β两相黄铜，由质软的α相和硬质的β相配合组成［1］。H62黄铜具有优异的强度和塑性，能够很好地举行冷、热压力加工而被普遍用于制作种种弹性接插件元件以及汽车、造船和细密机械制造业等，素有“商业黄铜”之称［2］。H62铜件插套由于其本钱优势而在家用转换器插座插套零件中具有不可替换的作用。插套是整个插座中至关主要的部件，认真载流的同时尚有牢靠插销的作用。插套的票鹄氡接关系到用户的人身清静与使用体验，家用和类似用途插头插座国标［3］对家用插座的温升和拔出插头所需的力有明确要求。H62铜带作为生产插套的原质料，铜带质量、性能的稳固关系到转换器插座插套生产的品质和效率。由于H62铜带原质料生产工艺的特殊性，H62铜带在生产历程由于氧化物夹杂和气孔等缺陷会造成铜带分层进而导致铜带在冲压加工成型历程中会爆发差别水平的种种起皮征象［4，5］，给生产和品质管控带来了很大的困扰。
基于以上情形，举行H62铜带在插套冲压历程中起皮缘故原由的剖析和制订铜带原质料生产与磨练管控标准是必不可少的。本文凭证H62铜带生产历程各个工序的现真相形，举行了铜带冲压起皮的可能影响因素剖析，制订了H62铜带生产历程中各个环节的管控标准和H62铜带来料磨练的要领，进一步确保铜件插套产品的生产稳固性和效率。
一、试验质料与要领
插套用H62铜合金带材的化学因素(质量分数，%)为，Cu60．5～63．5，Fe≤0．15
，Pb≤0．08，Zn为余量，杂质总和≤0．50。响应的生产工艺流程为，熔炼炉熔化→保温炉保温→半一连水冷铸造→铸锭锯切→步进炉加热→热轧→铣面→初轧→钟罩炉退火→中轧→钟罩炉退火→精轧→退火→终洗→拉弯矫→分条入库。
某批次半一连铸造生产的H62黄铜带，制品厚度为0．5mm，在冲压转换器铜件插套历程中泛起了差别部位的典范冲压起皮分层征象。针对冲压起皮的情形，详细剖析与改善计划如下:(1)通过实物视察确定起皮形貌和推断起皮缘故原由;(2)通过带有美国EDAX公司能谱仪的中科科仪KYKY2800B扫描电镜举行起皮处形貌、EDS微区因素剖析;(3)通太过析铜带生产
工序的各个环节，对要害控制点及其影响举行剖析与改善，制订生产管控标准;(4)参考GB/T232－2010与ASTME290－14，取与铜带轧制偏向笔直的偏向举行90°和180°折弯，样品规格为0．5mm(厚)×10mm(宽)×50mm(长)，凭证折弯效果与插套现实折弯情形比照制订铜带磨练标准;(5)通过网络改善前后的现实冲压起皮比例数据，确认管控工艺优化后的改善效果。
二、试验效果
2．1起皮形貌剖析

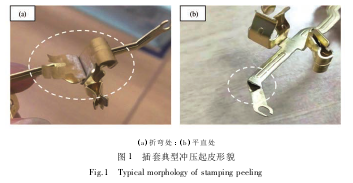

图1为H62铜件插套典范冲压起皮爆发的位置及特征，可以看出，爆发起皮的地方主要有两大类。***类为折弯角度大的位置(图1(a))，起皮处显着保存白色粉末，该粉末可能为熔炼历程中添加的硼砂笼罩剂。H62以半连铸的方法举行生产，铸造历程中，熔融的硼砂笼罩在结晶器熔体的上外貌，拉锭历程中部分硼砂熔入铸锭的浅层外貌，铸锭经由热轧，这些硼砂不规则的漫衍在热轧坯带中。若是铣面不彻底，会导致部分砂残留在铜带内部，这些残留的硼砂***终随机地漫衍在制品带材中，冲压折弯时由于与基体结协力小导致折弯起皮开裂。第二类为平直部位(图1(b))，起皮处有气孔等缺陷保存。熔炼历程中，由于除气不彻底，导致部分气体残留在熔体中，拉铸时留在铸锭内部，***终随轧制变形随机漫衍在制品铜带中［6］。受冲裁下料剪切力或者折弯力的作用，质料缺陷处也有起皮征象。
2．2扫描电镜及能谱剖析

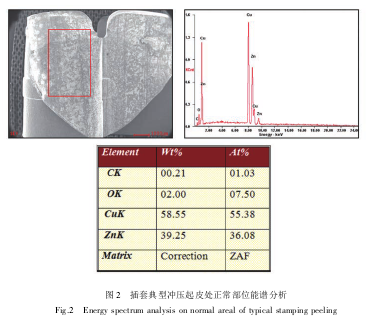

图2和图3划分为铜带插套折弯起皮处正常部位和夹杂部位的SEM形貌及能谱图。
从图2可以看出，基体元素主要是Cu和Zn，尚有少量的C、O等元素保存，这是由于冲压起皮位置有稍微氧化造成的。从起皮处夹杂部位图3(a)(b)的选区能谱元素含量剖析可以看出，基体元素主要是Cu和Zn，尚有少量的C、O、Si等保存。造成铜带基体夹杂的主要缘故原由一方面是由于H62在熔铸历程中，O与Cu团结能形成Cu2O脆性相［7］，另一方面是由于炉衬质料当中的Si元素渗透融入Cu熔体中造成夹杂导致的［8］。进一步剖析起皮部位形貌可知，起皮源于铜带基体中的夹杂。这些夹杂在铜带折弯历程中不可与铜基体协同变形导致折弯开裂，变形进一步加大裂纹更显着***后导致质料分层起皮，直到贯串基体内所有气孔等缺陷后才阻止，***终形成卷曲状的起皮。
三、冲压起皮缘故原由剖析与改善
3．1生产工序要害控制点及影响
凭证冲压铜件插套典范起皮情形形貌、扫描电镜及能谱剖析的效果，从H62铜带生产工艺举行可能导致H62起皮的因素剖析，对可能影响冲压起皮的生产工序要害控制点举行排查和梳理。影响H62铜带冲压起皮的可能因素有:(1)原质料，包括泉源，干燥水平，配比;(2)熔铸，包括温度，笼罩剂，除气、除渣(不可控)，硼砂添加(不可控);(3)铸锭处置惩罚，包括头尾锯切，外貌打磨(不可控);(4)热轧，包括外貌氧化皮扫除;(5)铣面，包括铣刀替换周期，铣面速率、深度，光坯打磨(不可控)。
可以看出，铜带生产工序有一些不可控因素保存。通太过析H62铜带的每一个生产工序，对造成冲压起皮的要害工序控制点及影响剖析如下:
(1)原质料。质料分为全新料和返回废物(本厂返回废物和外购废物)，原质料均要求切合相关国家标准和企业标准。现实生产历程中，全新料和返回废物要以一定配比投入，原则上接纳20%的全新料(阴极铜、锌锭)+80%的本厂返回废物(若接纳外购废物，其配料比例为
30%的全新料+70%的外购废物)。质料中水、油等含量要通过适当的要领控制在可接受规模之内［9］，水、油含量高会造成熔铸历程中熔体中含宇量过高无法倾轧，在铸锭内部形成气孔等缺陷造成轧制分层征象。
(2)熔铸。熔炼时，出炉温度一样平常通过视察工频有芯感应电炉电流表指针的摆动和喷火次数来确定。指针摆动是由于大宗锌蒸汽从熔沟内部蒸发出来，造成电流升沉所致，而喷火是熔炼温度抵达一定命值时，熔体内锌蒸汽喷出的征象。现实生产历程中，H62以喷火2次以上作为出炉标记。铸造温度过高，会引起金属强烈的吸气和氧化;铸造温度过低，易泛起冷
隔、裂纹、夹渣等外貌缺陷。铸造速率是指铸锭从结晶器拉出时的速率，铸造速度过快，导致液穴过深和铸锭内外温差较大，则铸锭内部易爆发缩孔、裂纹、松散等缺陷［10］。冷却强度通常以结晶器一次冷却水压力来体现。现实生产历程中，结晶器冷却的强度一样平常控制在
0．05MPa～0．3MPa。笼罩剂以硼砂为主，笼罩以匀称铺满结晶器中熔体外貌为宜，硼砂添加过多，可能会导致夹渣，过少会造成熔体氧化、吸气等。
(3)铸锭处置惩罚。头尾锯切长度要合理，锯切过少时，可能锯锭内部会保存气孔、缩孔、夹杂等缺陷。外貌打磨要彻底，不可留下肉眼可见的缺陷。须要时铸坯应当举行铣面，铸坯铣面后外貌应平滑整齐，不可留有压屑、压坑、铜粉、脏污、铣削台阶或花纹，不然铸坯经冷加工退火后会爆发起皮、黑丝、铸造纹路等缺陷［11］，这些缺陷在轧制历程可能压入轧坯内部，导致制品铜带冲压起皮。
(4)热轧。铸锭应隔离空气在�；て罩屑尤纫员苊獗⑼饷惭趸�。热轧轧辊和传送辊道应按期整理，避免掉落的铜屑二次压入轧坯，引起冲压起皮。
(5)铣面。应实时替换铣刀，由于铣刀磨损，没有实时替换铣刀会导致铣面不匀称，部分位置有缺陷。铣面速率和深度应合理，铣面速率快、深度浅，会降低铣面质量，增添铣面后外貌缺陷的检测难度，铣面后外貌应灼烁整齐，没有压屑、压坑等缺陷［12］。光坯打磨不彻底或没有打磨，会增添制品铜带冲压起皮的危害。
3．2改善步伐及磨练规范
3．2．1严控生产要害工序

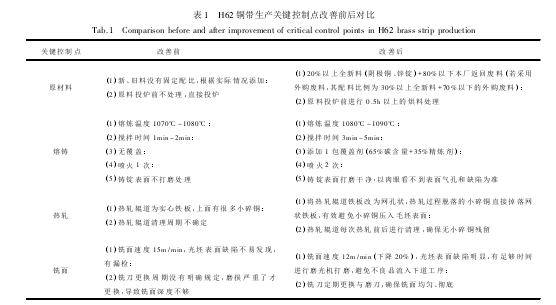

经由对H62铜带生产工序环节及其影响因素的剖析后，对铜带生产要害控制点举行参数详细化和规范化，优化了H62铜带生产的管控标准。改善前后生产要害点管控比照见表1。H62铜带生产管控标准升级优化后严酷落实执行，形成了企业级的受控标准文件。
3．2．2制订铜带磨练规范
H62铜带原质料生产工序要害控制点中有部分不可控的因素保存，对生产工序历程举行质量管控还远远不敷。因此，冲压插套铜件铜带原质料的来料磨练显得至关主要。凭证铜带缺陷和检测的现实可执行情形，举行了H62铜带90°和180°差别Ｒ/T的折弯试验并制订了折弯评判标准。

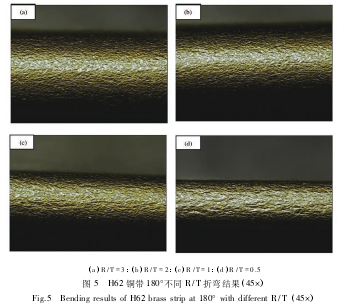

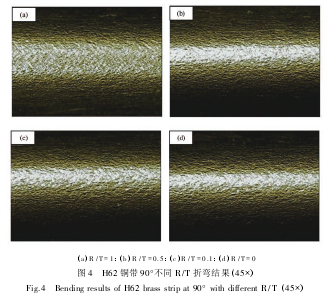

折弯试验要领参考相关的国标与美标［13，14］，凭证带材的现实厚度情形举行。铜带样品差别Ｒ/T折弯后在光学显微镜下视察效果如图4和图5所示� ？梢钥闯�，关于90°折弯试验，当Ｒ/T=0时折弯处外貌没有泛起橘皮征象。关于180°折弯试验，当Ｒ/T=2时，折弯处外貌已经最先泛起很稍微的橘皮征象;Ｒ/T=1时，折弯处外貌已经泛起微裂纹。大货批量生产冲压历程中与铜带轧制偏向笔直偏向90°和180°折弯后外貌的现真相形如图6所示。凭证图4、图5和图6中铜带的折弯试验效果，并思量制品外貌的粗糙度，H62铜带来料典范的90°和180°折弯磨练及格标准为:(1)90°折弯，Ｒ/T=0，无橘皮征象;(2)180°折弯，Ｒ/T=3，无橘皮征象。
3．3要害控制工序优化前后效果比照
H62铜带生产质量管控标准落实后，网络了3家供应商H62铜带要害控制工序改善前后冲压起皮数目与来料数目的统计，见表2� ？梢钥闯�，生产管控标准优化实验后，凭证来料吨数与起皮次数的比例来看，H62铜带平均冲压起皮的比例显着镌汰，由改善前的平均294t/次降低到改善后的819t/次。
四、结论
(1)H62铜带在半连铸造历程中，炉衬质料、硼砂等熔入铸锭内部造成夹杂随机漫衍在制品带材中，这些夹杂物与基体结协力小导致铜带折弯加工历程中爆发起皮开裂。
(2)H62铜带冲压起皮的重点影响因素有除气、除渣、铣面速率、光坯打磨等。生产管控标准优化后，H62铜带冲压起皮的比例由改善前的平均294t/次降低到改善后的819t/次。
(3)H62铜带来料90°和180°折弯磨练及格标准为，90°折弯，Ｒ/T=0，无橘皮征象;
180°折弯，Ｒ/T=3，无橘皮征象。
泉源：中国知网
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
